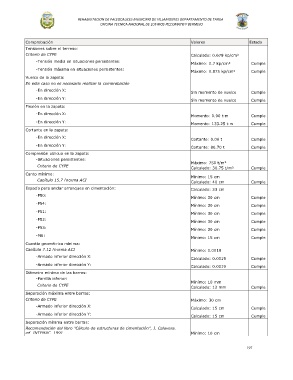

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Comprobación Valores Estado
Tensiones sobre el terreno:

Criterio de CYPE Calculado: 0.679 kp/cm²

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm² Cumple

- Tensión máxima en situaciones persistentes:
Máximo: 0.875 kp/cm² Cumple

Vuelco de la zapata:

En este caso no es necesario realizar la comprobación

de vuelco
- En dirección X:
Sin momento de vuelco Cumple

- En dirección Y:
Sin momento de vuelco Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.00 t·m Cumple

- En dirección Y:
Momento: 133.25 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.00 t Cumple

- En dirección Y:
Cortante: 80.70 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Ingenieros
Calculado: 30.75 t/m² Cumple

Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI Calculado: 40 cm Cumple

318-95)
Espacio para anclar arranques en cimentación: Calculado: 33 cm

- P50:
Mínimo: 30 cm Cumple

- P54:
Mínimo: 30 cm Cumple

- P51:
Mínimo: 30 cm Cumple

- P52:
Mínimo: 30 cm Cumple

- P53:
Mínimo: 30 cm Cumple

- M6:
Mínimo: 15 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE

Calculado: 12 mm Cumple
Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 15 cm Cumple

- Armado inferior dirección Y:
Calculado: 15 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J. Calavera.
ed. INTEMAC, 1991 Mínimo: 10 cm

197
