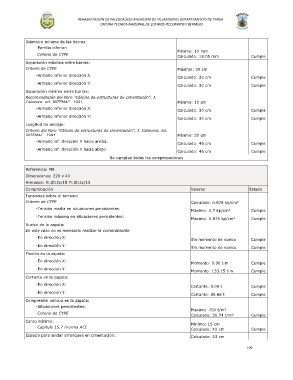

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE Calculado: 19.05 mm Cumple

Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 30 cm Cumple

- Armado inferior dirección Y:
Calculado: 30 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 30 cm Cumple

- Armado inferior dirección Y:
Calculado: 30 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed.
INTEMAC, 1991 Mínimo: 30 cm

- Armado inf. dirección Y hacia arriba:
Calculado: 46 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 46 cm Cumple

Se cumplen todas las comprobaciones

Referencia: M8
Dimensiones: 220 x 40
Armados: Xi:Ø12c/15 Yi:Ø12c/15
Comprobación Valores Estado
Tensiones sobre el terreno:

Criterio de CYPE Calculado: 0.678 kp/cm²

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm² Cumple

- Tensión máxima en situaciones persistentes:
Máximo: 0.875 kp/cm² Cumple

Vuelco de la zapata:

En este caso no es necesario realizar la comprobación

de vuelco
- En dirección X:
Sin momento de vuelco Cumple

- En dirección Y:
Sin momento de vuelco Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.00 t·m Cumple

- En dirección Y:
Momento: 133.15 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.00 t Cumple

- En dirección Y:
Cortante: 80.66 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Calculado: 30.74 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
318-95)
Calculado: 40 cm Cumple

Espacio para anclar arranques en cimentación: Calculado: 33 cm

199
