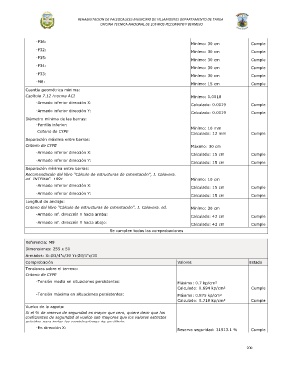

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO
- P36:
Mínimo: 30 cm Cumple
- P32:
Mínimo: 30 cm Cumple
- P35:
Mínimo: 30 cm Cumple
- P34:
Mínimo: 30 cm Cumple
- P33:
Mínimo: 30 cm Cumple
- M8:
Mínimo: 15 cm Cumple
Cuantía geométrica mínima:
Capítulo 7.12 (norma ACI Mínimo: 0.0018
318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple
- Armado inferior dirección Y:
Calculado: 0.0019 Cumple
Diámetro mínimo de las barras:
- Parrilla inferior:
Mínimo: 10 mm
Criterio de CYPE
Ingenieros
Calculado: 12 mm Cumple
Separación máxima entre barras:
Criterio de CYPE Máximo: 30 cm
Ingenieros
- Armado inferior dirección X:
Calculado: 15 cm Cumple
- Armado inferior dirección Y:
Calculado: 15 cm Cumple
Separación mínima entre barras:
Recomendación del libro "Cálculo de estructuras de cimentación", J. Calavera.
ed. INTEMAC, 1991 Mínimo: 10 cm
- Armado inferior dirección X:
Calculado: 15 cm Cumple
- Armado inferior dirección Y:
Calculado: 15 cm Cumple
Longitud de anclaje:
Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 30 cm
INTEMAC, 1991
- Armado inf. dirección Y hacia arriba:
Calculado: 42 cm Cumple
- Armado inf. dirección Y hacia abajo:
Calculado: 42 cm Cumple
Se cumplen todas las comprobaciones
Referencia: M9
Dimensiones: 255 x 50
Armados: Xi:Ø3/4"c/30 Yi:Ø3/4"c/30
Comprobación Valores Estado
Tensiones sobre el terreno:
Criterio de CYPE
Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²
Calculado: 0.694 kp/cm² Cumple
- Tensión máxima en situaciones persistentes: Máximo: 0.875 kp/cm²
Calculado: 0.719 kp/cm² Cumple
Vuelco de la zapata:
Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.
- En dirección X:
Reserva seguridad: 31913.1 % Cumple
