REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

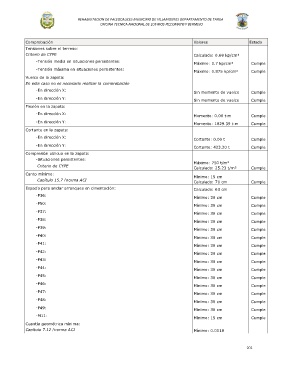

Comprobación Valores Estado
Tensiones sobre el terreno:

Criterio de CYPE Calculado: 0.69 kp/cm²

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm² Cumple

- Tensión máxima en situaciones persistentes:
Máximo: 0.875 kp/cm² Cumple

Vuelco de la zapata:

En este caso no es necesario realizar la comprobación

de vuelco
- En dirección X:
Sin momento de vuelco Cumple

- En dirección Y:
Sin momento de vuelco Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.00 t·m Cumple

- En dirección Y:
Momento: 1829.39 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.00 t Cumple

- En dirección Y:
Cortante: 423.20 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Ingenieros
Calculado: 25.23 t/m² Cumple

Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI Calculado: 70 cm Cumple

318-95)
Espacio para anclar arranques en cimentación: Calculado: 63 cm

- P36:
Mínimo: 30 cm Cumple

- P50:
Mínimo: 30 cm Cumple

- P37:
Mínimo: 30 cm Cumple

- P38:
Mínimo: 30 cm Cumple

- P39:
Mínimo: 30 cm Cumple

- P40:
Mínimo: 30 cm Cumple

- P41:
Mínimo: 30 cm Cumple

- P42:
Mínimo: 30 cm Cumple

- P43:
Mínimo: 30 cm Cumple

- P44:
Mínimo: 30 cm Cumple

- P45:
Mínimo: 30 cm Cumple

- P46:
Mínimo: 30 cm Cumple

- P47:
Mínimo: 30 cm Cumple

- P48:
Mínimo: 30 cm Cumple

- P49:
Mínimo: 30 cm Cumple

- M11:
Mínimo: 15 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
202
