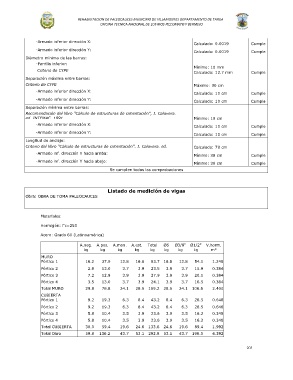

- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE
Calculado: 12.7 mm Cumple

Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 10 cm Cumple

- Armado inferior dirección Y:
Calculado: 10 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J. Calavera.
ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 10 cm Cumple

- Armado inferior dirección Y:
Calculado: 10 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Calculado: 78 cm

INTEMAC, 1991
- Armado inf. dirección Y hacia arriba:
Mínimo: 38 cm Cumple

- Armado inf. dirección Y hacia abajo:
Mínimo: 30 cm Cumple

Se cumplen todas las comprobaciones

Listado de medición de vigas
Obra: OBRA DE TOMA PALEOCAUCES

Materiales:

Hormigón: f'c=250

Acero: Grado 60 (Latinoamérica)

A.neg. A.pos. A.mon. A.est. Total Ø6 Ø3/8" Ø1/2" V.horm.
kg kg kg kg kg kg kg kg m³
MURO
Pórtico 1 16.2 37.9 12.8 16.8 83.7 16.8 12.8 54.1 1.248
Pórtico 2 2.9 13.0 3.7 3.9 23.5 3.9 3.7 15.9 0.384
Pórtico 3 7.2 12.9 3.9 3.9 27.9 3.9 3.9 20.1 0.384
Pórtico 4 3.5 13.0 3.7 3.9 24.1 3.9 3.7 16.5 0.384
Total MURO 29.8 76.8 24.1 28.5 159.2 28.5 24.1 106.6 2.400
CUBIERTA
Pórtico 1 9.2 19.3 6.3 8.4 43.2 8.4 6.3 28.5 0.648
Pórtico 2 9.2 19.3 6.3 8.4 43.2 8.4 6.3 28.5 0.648
Pórtico 3 5.8 10.4 3.5 3.9 23.6 3.9 3.5 16.2 0.348
Pórtico 4 5.8 10.4 3.5 3.9 23.6 3.9 3.5 16.2 0.348
Total CUBIERTA 30.0 59.4 19.6 24.6 133.6 24.6 19.6 89.4 1.992
Total Obra 59.8 136.2 43.7 53.1 292.8 53.1 43.7 196.0 4.392
