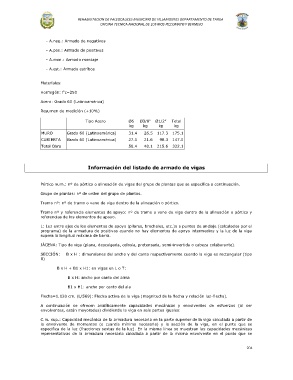

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

- A.neg.: Armado de negativos

- A.pos.: Armado de positivos

- A.mon.: Armado montaje

- A.est.: Armado estribos

Materiales:

Hormigón: f'c=250

Acero: Grado 60 (Latinoamérica)

Resumen de medición (+10%)

Tipo Acero Ø6 Ø3/8" Ø1/2" Total
kg kg kg kg
MURO Grado 60 (Latinoamérica) 31.4 26.5 117.3 175.1
CUBIERTA Grado 60 (Latinoamérica) 27.1 21.6 98.3 147.0
Total Obra 58.4 48.1 215.6 322.1

Información del listado de armado de vigas

Pórtico num.: nº de pórtico o alineación de vigas del grupo de plantas que se especifica a continuación.

Grupo de plantas: nº de orden del grupo de plantas.

Tramo nº: nº de tramo o vano de viga dentro de la alineación o pórtico.

Tramo nº y referencia elementos de apoyo: nº de tramo o vano de viga dentro de la alineación o pórtico y
referencias de los elementos de apoyo.

L: Luz entre ejes de los elementos de apoyo (pilares, brochales, etc.)o a puntos de anclaje (calculados por el
programa) de la armadura de positivos cuando no hay elementos de apoyo intermedios y la luz de la viga
supera la longitud máxima de barra.

JÁCENA: Tipo de viga (plana, descolgada, celosía, pretensada, semi-invertida o cabeza colaborante).

SECCIÓN: B x H : dimensiones del ancho y del canto respectivamente cuando la viga es rectangular (tipo
R)

B x H + B1 x H1: en vigas en L o T:

B x H: ancho por canto del alma

B1 x H1: ancho por canto del ala

Flecha=1.020 cm. (L/569): Flecha activa de la viga (magnitud de la flecha y relación luz-flecha).

A continuación se ofrecen analíticamente capacidades mecánicas y envolventes de esfuerzos (al ser
envolventes, están mayorados) dividiendo la viga en seis partes iguales:

C.m. sup.: Capacidad mecánica de la armadura necesaria en la parte superior de la viga calculada a partir de
la envolvente de momentos (o cuantía mínima necesaria) y la sección de la viga, en el punto que se
especifica de la luz (fracciones sextas de la luz). En la misma línea se muestran las capacidades mecánicas
representativas de la armadura necesaria calculada a partir de la misma envolvente en el punto que se

204
