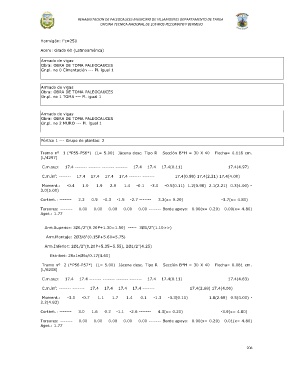

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Hormigón: f'c=250

Acero: Grado 60 (Latinoamérica)

Armado de vigas
Obra: OBRA DE TOMA PALEOCAUCES
Gr.pl. no 0 Cimentación --- Pl. igual 1

Armado de vigas
Obra: OBRA DE TOMA PALEOCAUCES
Gr.pl. no 1 TOMA --- Pl. igual 1

Armado de vigas
Obra: OBRA DE TOMA PALEOCAUCES
Gr.pl. no 2 MURO --- Pl. igual 1

Pórtico 1 --- Grupo de plantas: 2

Tramo nº 1 (*P55-P56*) (L= 5.00) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.116 cm.
(L/4297)

C.m.sup: 17.4 ------- ------- ------- ------- 17.4 17.4 17.4(0.11) 17.4(4.97)

C.m.inf: ------- 17.4 17.4 17.4 17.4 ------- ------- 17.4(0.98) 17.4(2.21) 17.4(4.00)

Moment.: -0.4 1.0 1.9 2.0 1.4 -0.1 -3.0 -0.5(0.11) 1.2(0.98) 2.1(2.21) 0.3(4.00) -
3.0(5.00)

Cortant.: ------- 2.2 0.9 -0.3 -1.5 -2.7 ------- 3.3(x= 0.20) -3.7(x= 4.80)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.00(x= 0.20) 0.00(x= 4.80)
Agot.: 1.77

Arm.Superior: 3Ø1/2"(0.20P+1.30=1.50) ----- 3Ø1/2"(1.10>>)

Arm.Montaje: 2Ø3/8"(0.15P+5.60=5.75)

Arm.Inferior: 2Ø1/2"(0.20P+5.35=5.55), 2Ø1/2"(4.25)

Estribos: 28x1eØ6c/0.17(4.60)

Tramo nº 2 (*P56-P57*) (L= 5.00) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.081 cm.
(L/6208)

C.m.sup: 17.4 17.4 ------- ------- ------- ------- 17.4 17.4(0.11) 17.4(4.83)

C.m.inf: ------- ------- 17.4 17.4 17.4 17.4 ------- 17.4(2.68) 17.4(4.00)

Moment.: -3.0 -0.7 1.1 1.7 1.4 0.1 -1.3 -3.3(0.11) 1.8(2.68) 0.5(4.00) -
2.2(4.83)

Cortant.: ------- 3.0 1.6 0.2 -1.1 -2.6 ------- 4.3(x= 0.20) -3.9(x= 4.80)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.00(x= 0.20) 0.01(x= 4.80)
Agot.: 1.77

206
