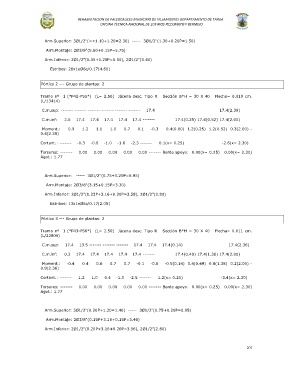

Arm.Superior: 3Ø1/2"(<<1.10+1.20=2.30) ----- 3Ø1/2"(1.30+0.20P=1.50)

Arm.Montaje: 2Ø3/8"(5.60+0.15P=5.75)

Arm.Inferior: 2Ø1/2"(5.35+0.20P=5.55), 2Ø1/2"(3.40)

Estribos: 28x1eØ6c/0.17(4.60)

Pórtico 2 --- Grupo de plantas: 2

Tramo nº 1 (*P42-P55*) (L= 2.50) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.019 cm.
(L/13414)

C.m.sup: ------- ------- ------- ------- ------- ------- 17.4 17.4(2.39)

C.m.inf: 2.6 17.4 17.4 17.4 17.4 17.4 ------- 17.4(0.25) 17.4(0.52) 17.4(2.00)

Moment.: 0.9 1.2 1.1 1.0 0.7 0.1 -0.3 0.4(0.00) 1.2(0.25) 1.2(0.52) 0.3(2.00) -
0.4(2.39)

Cortant.: ------- -0.3 -0.6 -1.0 -1.6 -2.3 ------- 0.1(x= 0.25) -2.6(x= 2.30)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.00(x= 0.25) 0.00(x= 2.30)
Agot.: 1.77

Arm.Superior: ----- 3Ø1/2"(0.75+0.20P=0.95)

Arm.Montaje: 2Ø3/8"(3.15+0.15P=3.30)

Arm.Inferior: 2Ø1/2"(0.23P+3.16+0.20P=3.59), 2Ø1/2"(2.80)

Estribos: 13x1eØ6c/0.17(2.05)

Pórtico 3 --- Grupo de plantas: 2

Tramo nº 1 (*P43-P56*) (L= 2.50) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.011 cm.
(L/23804)

C.m.sup: 17.4 13.5 ------- ------- ------- 17.4 17.4 17.4(0.14) 17.4(2.36)

C.m.inf: 0.2 17.4 17.4 17.4 17.4 17.4 ------- 17.4(0.49) 17.4(1.38) 17.4(2.00)

Moment.: -0.4 0.4 0.6 0.7 0.7 -0.1 -0.6 -0.5(0.14) 0.4(0.49) 0.8(1.38) 0.2(2.00) -
0.9(2.36)

Cortant.: ------- 1.2 1.0 0.4 -1.0 -2.5 ------- 1.2(x= 0.25) -3.4(x= 2.30)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.00(x= 0.25) 0.00(x= 2.30)
Agot.: 1.77

Arm.Superior: 3Ø1/2"(0.20P+1.20=1.40) ----- 3Ø1/2"(0.75+0.20P=0.95)

Arm.Montaje: 2Ø3/8"(0.15P+3.16+0.15P=3.46)

Arm.Inferior: 2Ø1/2"(0.20P+3.16+0.20P=3.56), 2Ø1/2"(2.80)
