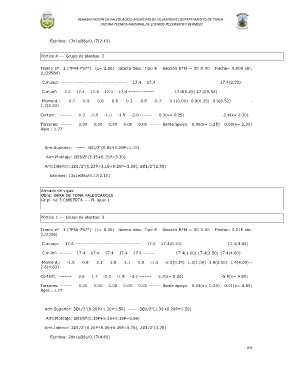

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Estribos: 13x1eØ6c/0.17(2.10)

Pórtico 4 --- Grupo de plantas: 2

Tramo nº 1 (*P44-P57*) (L= 2.50) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.008 cm.
(L/29584)

C.m.sup: ------- ------- ------- ------- ------- 17.4 17.4 17.4(2.33)

C.m.inf: 2.0 17.4 17.4 17.4 17.4 ------- ------- 17.4(0.25) 17.4(0.52)

Moment.: 0.7 0.9 0.8 0.6 0.2 -0.6 -0.7 0.1(0.00) 0.9(0.25) 0.9(0.52) -
1.2(2.33)

Cortant.: ------- -0.3 -0.6 -1.0 -1.5 -2.0 ------- 0.3(x= 0.25) -2.4(x= 2.30)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.00(x= 0.25) 0.00(x= 2.30)
Agot.: 1.77

Arm.Superior: ----- 3Ø1/2"(0.95+0.20P=1.15)

Arm.Montaje: 2Ø3/8"(3.15+0.15P=3.30)

Arm.Inferior: 2Ø1/2"(0.23P+3.16+0.20P=3.59), 2Ø1/2"(2.80)

Estribos: 13x1eØ6c/0.17(2.10)

Armado de vigas
Obra: OBRA DE TOMA PALEOCAUCES
Gr.pl. no 3 CUBIERTA --- Pl. igual 1

Pórtico 1 --- Grupo de plantas: 3

Tramo nº 1 (*P56-P57*) (L= 5.00) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.215 cm.
(L/2326)

C.m.sup: 17.4 ------- ------- ------- ------- ------- 17.4 17.4(0.14) 17.4(4.83)

C.m.inf: ------- 17.4 17.4 17.4 17.4 17.4 ------- 17.4(1.00) 17.4(2.50) 17.4(4.00)

Moment.: -1.5 0.9 3.1 3.8 3.1 0.8 -1.5 -2.5(0.14) 1.5(1.00) 3.8(2.50) 1.4(4.00) -
2.6(4.83)

Cortant.: ------- 3.6 1.7 -0.0 -1.8 -3.7 ------- 5.7(x= 0.20) -5.8(x= 4.80)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.01(x= 0.20) 0.01(x= 4.80)
Agot.: 1.77

Arm.Superior: 3Ø1/2"(0.20P+1.30=1.50) ----- 3Ø1/2"(1.30+0.20P=1.50)

Arm.Montaje: 2Ø3/8"(0.15P+5.36+0.15P=5.66)

Arm.Inferior: 2Ø1/2"(0.20P+5.36+0.20P=5.76), 2Ø1/2"(3.75)

Estribos: 28x1eØ6c/0.17(4.60)

208
