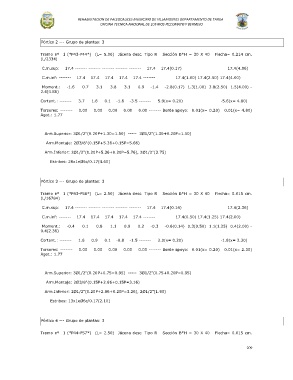

Pórtico 2 --- Grupo de plantas: 3

Tramo nº 1 (*P43-P44*) (L= 5.00) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.214 cm.
(L/2334)

C.m.sup: 17.4 ------- ------- ------- ------- ------- 17.4 17.4(0.17) 17.4(4.86)

C.m.inf: ------- 17.4 17.4 17.4 17.4 17.4 ------- 17.4(1.00) 17.4(2.50) 17.4(4.00)

Moment.: -1.6 0.7 3.1 3.8 3.1 0.9 -1.4 -2.8(0.17) 1.3(1.00) 3.8(2.50) 1.5(4.00) -
2.4(4.86)

Cortant.: ------- 3.7 1.8 0.1 -1.6 -3.5 ------- 5.9(x= 0.20) -5.6(x= 4.80)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.01(x= 0.20) 0.01(x= 4.80)
Agot.: 1.77

Arm.Superior: 3Ø1/2"(0.20P+1.30=1.50) ----- 3Ø1/2"(1.30+0.20P=1.50)

Arm.Montaje: 2Ø3/8"(0.15P+5.36+0.15P=5.66)

Arm.Inferior: 2Ø1/2"(0.20P+5.36+0.20P=5.76), 2Ø1/2"(3.75)

Estribos: 28x1eØ6c/0.17(4.60)

Pórtico 3 --- Grupo de plantas: 3

Tramo nº 1 (*P43-P56*) (L= 2.50) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.015 cm.
(L/16784)

C.m.sup: 17.4 ------- ------- ------- ------- ------- 17.4 17.4(0.14) 17.4(2.36)

C.m.inf: ------- 17.4 17.4 17.4 17.4 17.4 ------- 17.4(0.50) 17.4(1.25) 17.4(2.00)

Moment.: -0.4 0.1 0.8 1.1 0.9 0.2 -0.3 -0.6(0.14) 0.3(0.50) 1.1(1.25) 0.4(2.00) -
0.4(2.36)

Cortant.: ------- 1.6 0.9 0.1 -0.8 -1.5 ------- 2.0(x= 0.20) -1.8(x= 2.30)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.01(x= 0.20) 0.01(x= 2.30)
Agot.: 1.77

Arm.Superior: 3Ø1/2"(0.20P+0.75=0.95) ----- 3Ø1/2"(0.75+0.20P=0.95)

Arm.Montaje: 2Ø3/8"(0.15P+2.86+0.15P=3.16)

Arm.Inferior: 2Ø1/2"(0.20P+2.86+0.20P=3.26), 2Ø1/2"(1.90)

Estribos: 13x1eØ6c/0.17(2.10)

Pórtico 4 --- Grupo de plantas: 3

Tramo nº 1 (*P44-P57*) (L= 2.50) Jácena desc. Tipo R Sección B*H = 30 X 40 Flecha= 0.015 cm.
