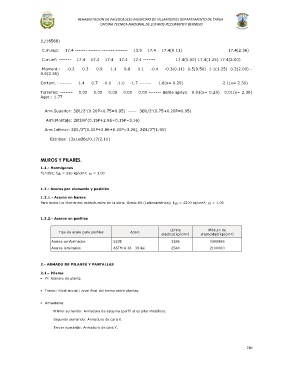

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

(L/16568)

C.m.sup: 17.4 ------- ------- ------- ------- 13.5 17.4 17.4(0.11) 17.4(2.36)

C.m.inf: ------- 17.4 17.4 17.4 17.4 17.4 ------- 17.4(0.50) 17.4(1.25) 17.4(2.00)

Moment.: -0.2 0.3 0.9 1.1 0.8 0.1 -0.4 -0.3(0.11) 0.5(0.50) 1.1(1.25) 0.3(2.00) -
0.6(2.36)

Cortant.: ------- 1.4 0.7 -0.1 -1.0 -1.7 ------- 1.8(x= 0.20) -2.1(x= 2.30)

Torsores: ------- 0.00 0.00 0.00 0.00 0.00 ------- Borde apoyo: 0.01(x= 0.20) 0.01(x= 2.30)
Agot.: 1.77

Arm.Superior: 3Ø1/2"(0.20P+0.75=0.95) ----- 3Ø1/2"(0.75+0.20P=0.95)

Arm.Montaje: 2Ø3/8"(0.15P+2.86+0.15P=3.16)

Arm.Inferior: 2Ø1/2"(0.20P+2.86+0.20P=3.26), 2Ø1/2"(1.90)

Estribos: 13x1eØ6c/0.17(2.10)

MUROS Y PILARES.

1.1.- Hormigones
f'c=250; f ck = 250 kp/cm²;  c = 1.00

1.2.- Aceros por elemento y posición

1.2.1.- Aceros en barras
Para todos los elementos estructurales de la obra: Grado 60 (Latinoamérica); f yk = 4200 kp/cm²;  s = 1.00

1.2.2.- Aceros en perfiles

Límite Módulo de
Tipo de acero para perfiles Acero
elástico(kp/cm²) elasticidad(kp/cm²)
Aceros conformados S235 2396 2099898
Aceros laminados ASTM A 36 36 ksi 2548 2100000

2.- ARMADO DE PILARES Y PANTALLAS

2.1.- Pilares
 Pl: Número de planta.

 Tramo: Nivel inicial / nivel final del tramo entre plantas.

 Armaduras:

Primer sumando: Armadura de esquina (perfil si es pilar metálico).

Segundo sumando: Armadura de cara X.

Tercer sumando: Armadura de cara Y.

210
