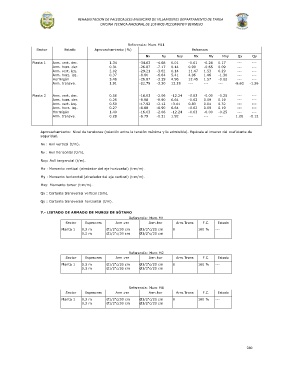

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO
Referencia: Muro M11
Sector Estado Aprovechamiento (%) Esfuerzos
Nx Ny Nxy Mx My Mxy Qx Qy
Planta 1 Arm. vert. der. 1.34 -34.63 -4.68 0.01 -0.61 -0.24 0.17 --- ---
Arm. horz. der. 0.31 -26.87 -7.17 0.14 0.90 -0.65 0.09 --- ---
Arm. vert. izq. 2.02 -29.21 -3.62 0.14 11.47 1.53 0.29 --- ---
Arm. horz. izq. 0.37 -8.80 -6.84 5.41 4.96 1.46 -1.30 --- ---
Hormigón 3.46 -26.87 -3.39 4.96 12.45 1.57 -0.02 --- ---
Arm. transve. 1.91 -22.79 -3.30 13.28 --- --- --- -8.63 -1.26
Planta 2 Arm. vert. der. 0.56 -16.03 -2.06 -12.24 -0.63 -0.00 -0.25 --- ---
Arm. horz. der. 0.26 -8.88 -8.90 6.64 -0.62 0.09 0.19 --- ---
Arm. vert. izq. 0.59 -17.92 -2.12 -3.41 0.83 0.04 0.32 --- ---
Arm. horz. izq. 0.27 -8.88 -8.90 6.64 -0.62 0.09 0.19 --- ---
Hormigón 1.40 -16.03 -2.06 -12.24 -0.63 -0.00 -0.25 --- ---
Arm. transve. 0.28 -6.79 -0.31 1.92 --- --- --- 1.26 -0.12
Aprovechamiento: Nivel de tensiones (relación entre la tensión máxima y la admisible). Equivale al inverso del coeficiente de
seguridad.
Nx : Axil vertical (t/m).
Ny : Axil horizontal (t/m).
Nxy: Axil tangencial (t/m).
Mx : Momento vertical (alrededor del eje horizontal) (t·m/m).
My : Momento horizontal (alrededor del eje vertical) (t·m/m).
Mxy: Momento torsor (t·m/m).
Qx : Cortante transversal vertical (t/m).
Qy : Cortante transversal horizontal (t/m).
7.- LISTADO DE ARMADO DE MUROS DE SÓTANO
Referencia: Muro M1
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
Referencia: Muro M2
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
Referencia: Muro M4
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
240
