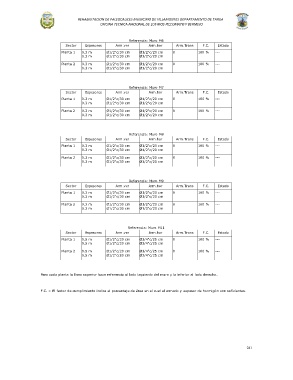

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Referencia: Muro M6
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
Planta 2 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm

Referencia: Muro M7
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
Planta 2 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm

Referencia: Muro M8
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
Planta 2 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm

Referencia: Muro M9
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm
Planta 2 0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm 0 100 % ---
0.3 m Ø1/2"c/30 cm Ø1/2"c/20 cm

Referencia: Muro M11
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.5 m Ø1/2"c/20 cm Ø3/4"c/25 cm 0 100 % ---
0.5 m Ø1/2"c/20 cm Ø3/4"c/25 cm
Planta 2 0.5 m Ø1/2"c/20 cm Ø3/4"c/25 cm 0 100 % ---
0.5 m Ø1/2"c/20 cm Ø3/4"c/25 cm

Para cada planta la línea superior hace referencia al lado izquierdo del muro y la inferior al lado derecho.

F.C. = El factor de cumplimiento indica el porcentaje de área en el cual el armado y espesor de hormigón son suficientes.

241
