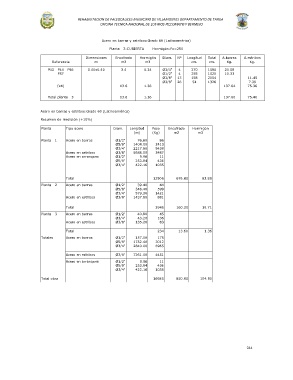

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Acero en barras y estribos:Grado 60 (Latinoamérica)

Planta 3:CUBIERTA Hormigón:f'c=250

Dimensiones Encofrado Hormigón Diam. Nº Longitud Total A.barras A.estribos
Referencia m m2 m3 cm. cm. Kg. Kg.
P43 P44 P56 0.40x0.40 3.4 0.34 Ø3/4" 4 270 1080 24.08
P57 Ø1/2" 4 255 1020 10.33
Ø3/8" 13 158 2054 11.45
Ø3/8" 26 51 1326 7.39
(x4) 13.6 1.36 137.64 75.36

Total planta 3 13.6 1.36 137.60 75.40

Acero en barras y estribos:Grado 60 (Latinoamérica)

Resumen de medición (+10%)

Planta Tipo acero Diam. Longitud Peso Encofrado Hormigón
(m) (Kg) m2 m3
Planta 1 Acero en barras Ø1/2" 76.80 86
Ø5/8" 1404.00 2413
Ø3/4" 2217.60 5438
Acero en estribos Ø3/8" 5688.00 3487
Acero en arranques Ø1/2" 9.96 11
Ø5/8" 253.84 436
Ø3/4" 422.16 1035

Total 12906 676.80 83.88
Planta 2 Acero en barras Ø1/2" 39.40 44
Ø5/8" 348.40 599
Ø3/4" 579.20 1421
Acero en estribos Ø3/8" 1437.80 881

Total 2945 160.20 19.71
Planta 3 Acero en barras Ø1/2" 40.80 45
Ø3/4" 43.20 106
Acero en estribos Ø3/8" 135.20 83

Total 234 13.60 1.36
Totales Acero en barras Ø1/2" 157.00 175
Ø5/8" 1752.40 3012
Ø3/4" 2840.00 6965
Acero en estribos Ø3/8" 7261.00 4451
Acero en arranques Ø1/2" 9.96 11
Ø5/8" 253.84 436
Ø3/4" 422.16 1035
Total obra 16085 850.60 104.95

244
