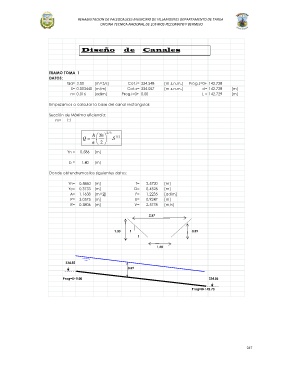

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Diseño de Canales

TRAMO TOMA_1
DATOS:
Qd= 3.00 [m^3/s] Cot.i= 334.548 [m.s.n.m.] Prog.s=0+ 142.728
S= 0.003440 [m/m] Cot.s= 334.057 [m.s.n.m.] d= 142.728 [m]
n= 0.016 [adim] Prog.i=0+ 0.00 L = 142.729 [m]
Empezamos a calcular la base del canal rectangular:

Sección de Máxima eficiencia:
m= 1:1 1

A  Yn  3 / 2 3.00316
Q  .  .S 2 / 1
n  2 

Yn = 0.586 (m)

b = 1.40 (m)
Donde obtendremos los siguientes datos:

Yn= 0.5860 [m] T= 2.5720 [m]
Yc= 0.3733 [m] D= 0.4525 [m]
A= 1.1638 [m^2] F= 1.2235 [adim]
P= 3.0575 [m] E= 0.9247 [m]
R= 0.3806 [m] V= 2.5778 [m/s]

2.57

1.30 1 0.59
1

1.40

334.55
0.59

Prog=0+0.00 334.06

Prog=0+142.73
