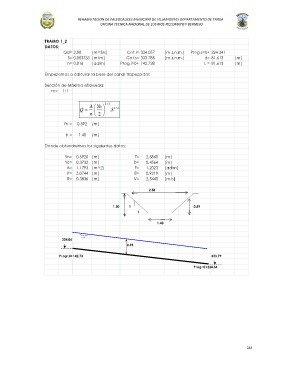

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

TRAMO 1_2
DATOS:
Qd= 3.00 [m^3/s] Cot.i= 334.057 [m.s.n.m.] Prog.s=0+ 224.341
S= 0.003333 [m/m] Cot.s= 333.785 [m.s.n.m.] d= 81.613 [m]
n= 0.016 [adim] Prog.i=0+ 142.728 L = 81.613 [m]

Empezamos a calcular la base del canal trapezoidal:

Sección de Máxima eficiencia:
m= 1:1 1

A  Yn  3 / 2 3.00413
Q  .  .S 2 / 1
n  2 

Yn = 0.592 (m)
b = 1.40 (m)

Donde obtendremos los siguientes datos:

Yn= 0.5920 [m] T= 2.5840 [m]
Yc= 0.3733 [m] D= 0.4564 [m]
A= 1.1793 [m^2] F= 1.2023 [adim]
P= 3.0744 [m] E= 0.9219 [m]
R= 0.3836 [m] V= 2.5440 [m/s]

2.58

1.30 1 0.59
1

1.40

334.06
0.59

Prog=0+142.73 333.79

Prog=0+224.34
