REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

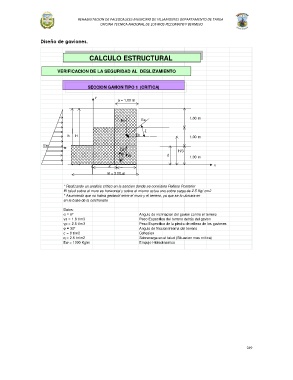

Diseño de gaviones.

CALCULO ESTRUCTURAL

VERIFICACION DE LA SEGURIDAD AL DESLIZAMIENTO

SECCION GAVION TIPO 1 (CRITICA)

y
a = 1.00 m

Ev Ea 1.00 m

ζ
h H Eh 1.00 m
Ew
Ea
H/3
R W d 1.00 m

o s' x
B = 3.00 m

* Realizando un analisis critico en la seccion donde se considera Relleno Posterior
El talud sobre el muro es horizontal y sobre el mismo actua una sobre carga de 2.5 Kg/ cm2
* Asumiendo que no habra geotextil entre el muro y el terreno, ya que se lo ubicara en
en la base de la colchoneta
Datos:
α = 6º 6 Angulo de inclinacion del gavion contra el terreno
γs = 1.8 t/m3 1.80 t/m3 Peso Especifico del terreno detrás del gavion
γp = 2.6 t/m3 2.60 t/m4 Peso Especifico de la piedra de relleno de los gaviones
φ = 30º 30 Angulo de friccion interna del terreno
c = 0 t/m2 0 Cohesion
q = 2.5 tn/m2 2.50 Sobrecarga en el talud (Situacion mas critica)
Ew = 1000 Kg/m 1000.00 Empuje Hidrodinamico
