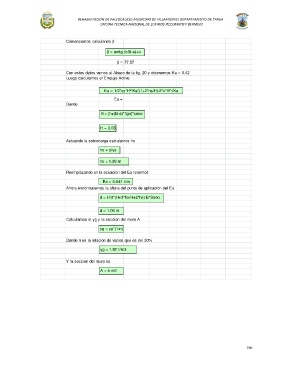

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Comenzamos calculando β

β = arctg (h/B-a)+α

β = 77.57
Con estos datos vamos al Abaco de la fig. 20 y obtenemos Ka = 0.42
Luego calculamos el Empuje Activo

Ea = 1/2*γs*H²*Ka*(1+2*hs/H)-2*c*H*√Ka
Ea =
Donde:

H = [h+(B-a)*Tgα]*cosα

H = 3.08
3.0881
Actuando la sobrecarga calculamos hs
hs = q/γs 1.39

hs = 1.39 m

Reemplazando en la ecuacion del Ea tenemos

Ea = 6.847 t/m 6.847229882
Ahora encontraremos la altura del punto de aplicación del Ea

d = H/3*(H+3*hs/H+2*hs)-B*Senα

d = 1.06 m
1.064
Calculamos el γg y la seccion del muro A
γg = γp*(1-n) 1.82

Donde n es la relacion de vacios que es del 30%
γg = 1.82 t/m3

Y la seccion del muro es
A = 5 m2

250
