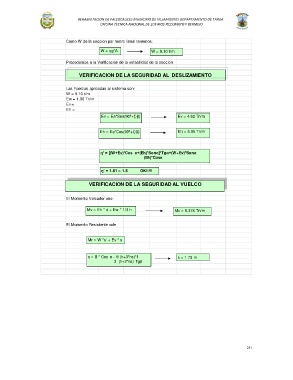

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO
Como W de la seccion por metro lineal tenemos:
W = γg*A W = 9.10 t/m 9.1
Procedemos a la Verificacion de la estabilidad de la seccion
VERIFICACION DE LA SEGURIDAD AL DESLIZAMIENTO
Las Fuerzas aplicadas al sistema son:
W = 9.10 t/m
Ew = 1.00 Tn/m
Ev =
Eh =
Ev = Ea*Sen(90º+ζ-β) Ev = 4.62 Tn/m 4.620
Eh = Ea*Cos(90º+ζ-β) Eh = 5.05 Tn/m 5.05
ŋ' = [(W+Ev)*Cos α+(Eh)*Senα]*Tgα+(W+Ev)*Senα
(Eh)*Cosα
1.61
ŋ' = 1.61 > 1.5 OK!!!!!
VERIFICACION DE LA SEGURIDAD AL VUELCO
El Momento Volcador vale:
Mv = Eh * d + Ew * 1/3 h Mv = 6.378 Tn/m
6.378
El Momento Resistente vale
Mr = W *s' + Ev * s 19.1686708
s = B * Cos α - H (h+3*hs)*1 s = 1.73 m 7.450
3 (h+2*hs) Tgβ
7.166666667
5.78
