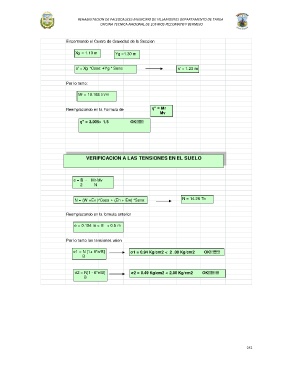

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Encontrando el Centro de Gravedad de la Seccion 0.273292112
1.73
Xg = 1.10 m Yg =1.30 m 1.1
1.30

s' = Xg *Cosα +Yg * Senα s' = 1.23 m

1.230
Por lo tanto:

Mr = 19.168 tn/m

Reemplazando en la Formula de ŋ'' = Mr
Mv
ŋ'' = 3.005> 1.5 OK!!!!!!
3.00562897 OK!

VERIFICACION A LAS TENSIONES EN EL SUELO

e = B - Mr-Mv
2 N

N = (W +Ev )*Cosα + (Eh + Ew) *Senα N = 14.28 Tn
0.104
14.2774027
Reemplazando en la formula anterior

e = 0.104 m < B < 0.5 m 0.333

Por lo tanto las tensiones valen

σ1 = N [1+ 6*e/B] σ1 = 0.94 Kg/cm2 < 2 .00 Kg/cm2 OK!!!!!!!!
B

σ2 = N[1 - 6*e/B] σ2 = 0.49 Kg/cm2 < 2.00 Kg/cm2 OK!!!!!!!!!
B

252
