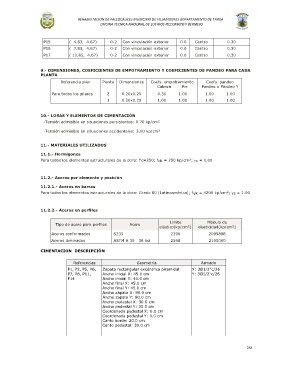

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

P15 ( 4.83, 4.67) 0-2 Con vinculación exterior 0.0 Centro 0.30
P16 ( 7.83, 4.67) 0-2 Con vinculación exterior 0.0 Centro 0.30
P17 ( 10.85, 4.67) 0-2 Con vinculación exterior 0.0 Centro 0.30

9.- DIMENSIONES, COEFICIENTES DE EMPOTRAMIENTO Y COEFICIENTES DE PANDEO PARA CADA
PLANTA
Referencia pilar Planta Dimensiones Coefs. empotramiento Coefs. pandeo
Cabeza Pie Pandeo x Pandeo Y
Para todos los pilares 2 0.20x0.20 0.30 1.00 1.00 1.00
1 0.20x0.20 1.00 1.00 1.00 1.00

10.- LOSAS Y ELEMENTOS DE CIMENTACIÓN
-Tensión admisible en situaciones persistentes: 0.70 kp/cm²

-Tensión admisible en situaciones accidentales: 3.00 kp/cm²

11.- MATERIALES UTILIZADOS

11.1.- Hormigones
Para todos los elementos estructurales de la obra: f'c=250; fck = 250 kp/cm²; c = 1.00

11.2.- Aceros por elemento y posición

11.2.1.- Aceros en barras
Para todos los elementos estructurales de la obra: Grado 60 (Latinoamérica); f yk = 4200 kp/cm²; s = 1.00

11.2.2.- Aceros en perfiles

Límite Módulo de
Tipo de acero para perfiles Acero
elástico(kp/cm²) elasticidad(kp/cm²)
Aceros conformados S235 2396 2099898
Aceros laminados ASTM A 36 36 ksi 2548 2100000

CIMENTACION DESCRIPCIÓN

Referencias Geometría Armado
P1, P2, P5, P6, Zapata rectangular excéntrica piramidal X: 3Ø1/2"c/26
P7, P8, P11, Ancho inicial X: 45.0 cm Y: 3Ø1/2"c/26
P14 Ancho inicial Y: 45.0 cm
Ancho final X: 45.0 cm
Ancho final Y: 45.0 cm
Ancho zapata X: 90.0 cm
Ancho zapata Y: 90.0 cm
Ancho pedestal X: 30.0 cm
Ancho pedestal Y: 30.0 cm
Coordenada pedestal X: 0.0 cm
Coordenada pedestal Y: 0.0 cm
Canto borde: 20.0 cm
Canto pedestal: 30.0 cm

258
