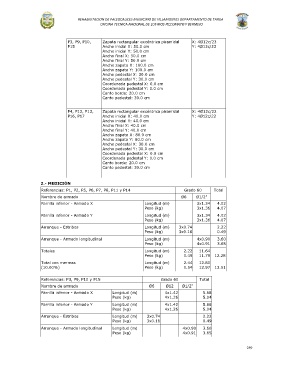

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

P3, P9, P10, Zapata rectangular excéntrica piramidal X: 4Ø12c/23
P15 Ancho inicial X: 50.0 cm Y: 4Ø12c/23
Ancho inicial Y: 50.0 cm
Ancho final X: 50.0 cm
Ancho final Y: 50.0 cm
Ancho zapata X: 100.0 cm
Ancho zapata Y: 100.0 cm
Ancho pedestal X: 30.0 cm
Ancho pedestal Y: 30.0 cm
Coordenada pedestal X: 0.0 cm
Coordenada pedestal Y: 0.0 cm
Canto borde: 20.0 cm
Canto pedestal: 30.0 cm

P4, P12, P13, Zapata rectangular excéntrica piramidal X: 4Ø12c/22
P16, P17 Ancho inicial X: 40.0 cm Y: 4Ø12c/22
Ancho inicial Y: 40.0 cm
Ancho final X: 40.0 cm
Ancho final Y: 40.0 cm
Ancho zapata X: 80.0 cm
Ancho zapata Y: 80.0 cm
Ancho pedestal X: 30.0 cm
Ancho pedestal Y: 30.0 cm
Coordenada pedestal X: 0.0 cm
Coordenada pedestal Y: 0.0 cm
Canto borde: 20.0 cm
Canto pedestal: 30.0 cm

2.- MEDICIÓN
Referencias: P1, P2, P5, P6, P7, P8, P11 y P14 Grado 60 Total
Nombre de armado Ø6 Ø1/2"
Parrilla inferior - Armado X Longitud (m) 3x1.34 4.02
Peso (kg) 3x1.36 4.07
Parrilla inferior - Armado Y Longitud (m) 3x1.34 4.02
Peso (kg) 3x1.36 4.07
Arranque - Estribos Longitud (m) 3x0.74 2.22
Peso (kg) 3x0.16 0.49
Arranque - Armado longitudinal Longitud (m) 4x0.90 3.60
Peso (kg) 4x0.91 3.65
Totales Longitud (m) 2.22 11.64
Peso (kg) 0.49 11.79 12.28
Total con mermas Longitud (m) 2.44 12.80
(10.00%) Peso (kg) 0.54 12.97 13.51

Referencias: P3, P9, P10 y P15 Grado 60 Total
Nombre de armado Ø6 Ø12 Ø1/2"
Parrilla inferior - Armado X Longitud (m) 4x1.42 5.68
Peso (kg) 4x1.26 5.04
Parrilla inferior - Armado Y Longitud (m) 4x1.42 5.68
Peso (kg) 4x1.26 5.04
Arranque - Estribos Longitud (m) 3x0.74 2.22
Peso (kg) 3x0.16 0.49
Arranque - Armado longitudinal Longitud (m) 4x0.90 3.60
Peso (kg) 4x0.91 3.65

259
