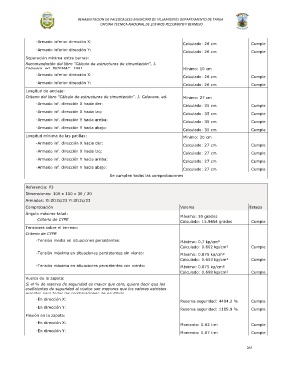

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

- Armado inferior dirección X:
Calculado: 26 cm Cumple

- Armado inferior dirección Y:
Calculado: 26 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 26 cm Cumple

- Armado inferior dirección Y:
Calculado: 26 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 27 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 35 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 35 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 35 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 35 cm Cumple

Longitud mínima de las patillas: Mínimo: 20 cm

- Armado inf. dirección X hacia der:
Calculado: 27 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 27 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 27 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 27 cm Cumple

Se cumplen todas las comprobaciones

Referencia: P3
Dimensiones: 100 x 100 x 30 / 20
Armados: Xi:Ø12c/23 Yi:Ø12c/23
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE

Calculado: 15.9454 grados Cumple
Ingenieros
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²

Calculado: 0.602 kp/cm² Cumple

- Tensión máxima en situaciones persistentes sin viento: Máximo: 0.875 kp/cm²

Calculado: 0.653 kp/cm² Cumple

- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²

Calculado: 0.698 kp/cm² Cumple

Vuelco de la zapata:

Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.

- En dirección X:
Reserva seguridad: 4494.2 % Cumple

- En dirección Y:
Reserva seguridad: 1185.9 % Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.62 t·m Cumple

- En dirección Y:
Momento: 0.67 t·m Cumple

263
