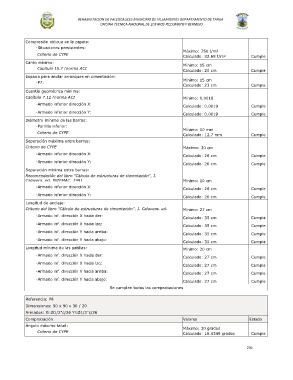

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE Calculado: 32.68 t/m² Cumple

Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
Calculado: 20 cm Cumple
318-95)
Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P7:
Calculado: 23 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE
Calculado: 12.7 mm Cumple
Ingenieros

Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 26 cm Cumple

- Armado inferior dirección Y:
Calculado: 26 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 26 cm Cumple

- Armado inferior dirección Y:
Calculado: 26 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 27 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 35 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 35 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 35 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 35 cm Cumple

Longitud mínima de las patillas: Mínimo: 20 cm

- Armado inf. dirección X hacia der:
Calculado: 27 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 27 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 27 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 27 cm Cumple

Se cumplen todas las comprobaciones

Referencia: P8
Dimensiones: 90 x 90 x 30 / 20
Armados: Xi:Ø1/2"c/26 Yi:Ø1/2"c/26
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados

Criterio de CYPE Calculado: 18.4349 grados Cumple
Ingenieros

270
