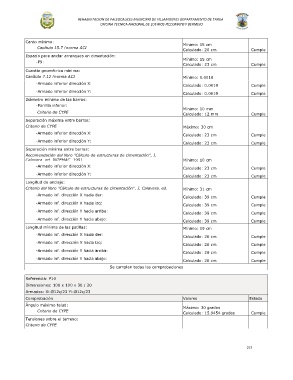

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI

Calculado: 20 cm Cumple
318-95)
Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P9:
Calculado: 23 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)

- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE
Calculado: 12 mm Cumple
Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 23 cm Cumple

- Armado inferior dirección Y:
Calculado: 23 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 23 cm Cumple

- Armado inferior dirección Y:
Calculado: 23 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 31 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 39 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 39 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 39 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 39 cm Cumple

Longitud mínima de las patillas: Mínimo: 19 cm

- Armado inf. dirección X hacia der:
Calculado: 26 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 26 cm Cumple

Se cumplen todas las comprobaciones

Referencia: P10
Dimensiones: 100 x 100 x 30 / 20
Armados: Xi:Ø12c/23 Yi:Ø12c/23
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE
Calculado: 15.9454 grados Cumple
Ingenieros
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
273
