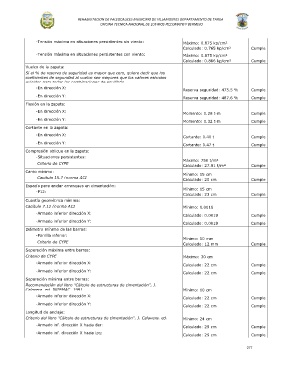

- Tensión máxima en situaciones persistentes sin viento: Máximo: 0.875 kp/cm²

Calculado: 0.765 kp/cm² Cumple

- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²

Calculado: 0.866 kp/cm² Cumple

Vuelco de la zapata:

Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.

- En dirección X:
Reserva seguridad: 475.5 % Cumple

- En dirección Y:
Reserva seguridad: 487.6 % Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.28 t·m Cumple

- En dirección Y:
Momento: 0.32 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.40 t Cumple

- En dirección Y:
Cortante: 0.47 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Ingenieros
Calculado: 27.91 t/m² Cumple

Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI Calculado: 20 cm Cumple

318-95)
Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P12:
Calculado: 23 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE
Calculado: 12 mm Cumple
Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 22 cm Cumple

- Armado inferior dirección Y:
Calculado: 22 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 22 cm Cumple

- Armado inferior dirección Y:
Calculado: 22 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 24 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 29 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 29 cm Cumple
