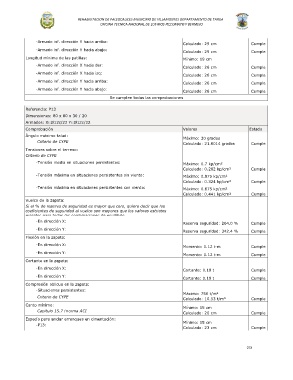

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

- Armado inf. dirección Y hacia arriba:
Calculado: 29 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 29 cm Cumple

Longitud mínima de las patillas: Mínimo: 19 cm

- Armado inf. dirección X hacia der:
Calculado: 26 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 26 cm Cumple

Se cumplen todas las comprobaciones

Referencia: P13
Dimensiones: 80 x 80 x 30 / 20
Armados: Xi:Ø12c/22 Yi:Ø12c/22
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE
Calculado: 21.8014 grados Cumple
Ingenieros
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²

Calculado: 0.282 kp/cm² Cumple

- Tensión máxima en situaciones persistentes sin viento: Máximo: 0.875 kp/cm²

Calculado: 0.324 kp/cm² Cumple

- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²

Calculado: 0.441 kp/cm² Cumple

Vuelco de la zapata:

Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.

- En dirección X:
Reserva seguridad: 204.0 % Cumple

- En dirección Y:
Reserva seguridad: 342.4 % Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.12 t·m Cumple

- En dirección Y:
Momento: 0.12 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.18 t Cumple

- En dirección Y:
Cortante: 0.19 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Calculado: 10.53 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
Calculado: 20 cm Cumple
318-95)
Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P13:
Calculado: 23 cm Cumple

278
