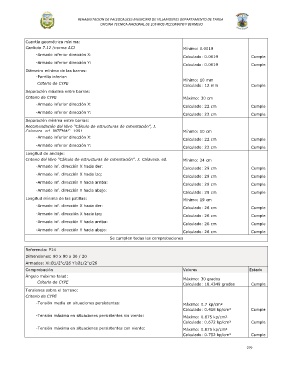

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE

Calculado: 12 mm Cumple
Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 22 cm Cumple

- Armado inferior dirección Y:
Calculado: 22 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 22 cm Cumple

- Armado inferior dirección Y:
Calculado: 22 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 24 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 29 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 29 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 29 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 29 cm Cumple

Longitud mínima de las patillas: Mínimo: 19 cm

- Armado inf. dirección X hacia der:
Calculado: 26 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 26 cm Cumple

Se cumplen todas las comprobaciones

Referencia: P14
Dimensiones: 90 x 90 x 30 / 20
Armados: Xi:Ø1/2"c/26 Yi:Ø1/2"c/26
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE
Ingenieros
Calculado: 18.4349 grados Cumple

Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²

Calculado: 0.418 kp/cm² Cumple

- Tensión máxima en situaciones persistentes sin viento: Máximo: 0.875 kp/cm²

Calculado: 0.672 kp/cm² Cumple

- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²

Calculado: 0.752 kp/cm² Cumple

279
