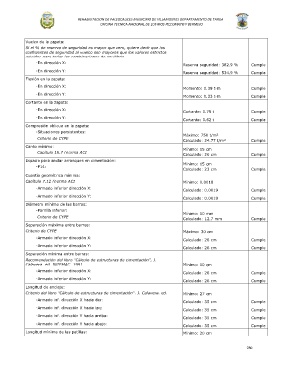

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Vuelco de la zapata:

Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.

- En dirección X:
Reserva seguridad: 382.9 % Cumple

- En dirección Y:
Reserva seguridad: 534.9 % Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.39 t·m Cumple

- En dirección Y:
Momento: 0.33 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.75 t Cumple

- En dirección Y:
Cortante: 0.62 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE

Calculado: 24.77 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
318-95)
Calculado: 20 cm Cumple

Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P14:
Calculado: 23 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE Calculado: 12.7 mm Cumple

Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 26 cm Cumple

- Armado inferior dirección Y:
Calculado: 26 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 26 cm Cumple

- Armado inferior dirección Y:
Calculado: 26 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 27 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 35 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 35 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 35 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 35 cm Cumple

Longitud mínima de las patillas: Mínimo: 20 cm

280
