- Armado inf. dirección X hacia der:
Calculado: 27 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 27 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 27 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 27 cm Cumple

Se cumplen todas las comprobaciones

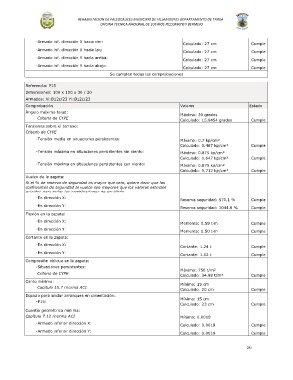

Referencia: P15
Dimensiones: 100 x 100 x 30 / 20
Armados: Xi:Ø12c/23 Yi:Ø12c/23
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE
Calculado: 15.9454 grados Cumple
Ingenieros
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes: Máximo: 0.7 kp/cm²

Calculado: 0.467 kp/cm² Cumple

- Tensión máxima en situaciones persistentes sin viento: Máximo: 0.875 kp/cm²

Calculado: 0.647 kp/cm² Cumple

- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²

Calculado: 0.712 kp/cm² Cumple

Vuelco de la zapata:

Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.

- En dirección X:
Reserva seguridad: 570.1 % Cumple

- En dirección Y:
Reserva seguridad: 1044.6 % Cumple

Flexión en la zapata:

- En dirección X:
Momento: 0.59 t·m Cumple

- En dirección Y:
Momento: 0.50 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 1.24 t Cumple

- En dirección Y:
Cortante: 1.02 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Calculado: 34.98 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
Calculado: 20 cm Cumple
318-95)
Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P15:
Calculado: 23 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple
