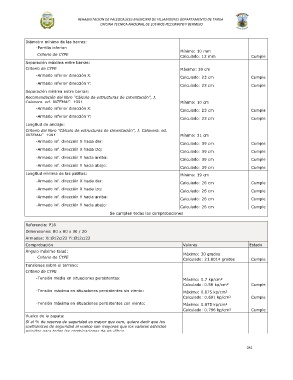

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE Calculado: 12 mm Cumple

Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 23 cm Cumple

- Armado inferior dirección Y:
Calculado: 23 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 23 cm Cumple

- Armado inferior dirección Y:
Calculado: 23 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed.
INTEMAC, 1991 Mínimo: 31 cm

- Armado inf. dirección X hacia der:
Calculado: 39 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 39 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 39 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 39 cm Cumple

Longitud mínima de las patillas: Mínimo: 19 cm

- Armado inf. dirección X hacia der:
Calculado: 26 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 26 cm Cumple

Se cumplen todas las comprobaciones

Referencia: P16
Dimensiones: 80 x 80 x 30 / 20
Armados: Xi:Ø12c/22 Yi:Ø12c/22
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE
Calculado: 21.8014 grados Cumple
Ingenieros
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²

Calculado: 0.58 kp/cm² Cumple

- Tensión máxima en situaciones persistentes sin viento:
Máximo: 0.875 kp/cm²

Calculado: 0.691 kp/cm² Cumple

- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²

Calculado: 0.796 kp/cm² Cumple

Vuelco de la zapata:

Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.

282
