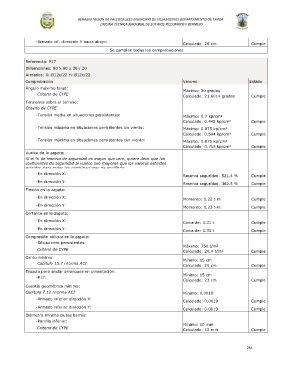

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO
- Armado inf. dirección Y hacia abajo:
Calculado: 26 cm Cumple
Se cumplen todas las comprobaciones
Referencia: P17
Dimensiones: 80 x 80 x 30 / 20
Armados: Xi:Ø12c/22 Yi:Ø12c/22
Comprobación Valores Estado
Ángulo máximo talud:
Máximo: 30 grados
Criterio de CYPE
Calculado: 21.8014 grados Cumple
Ingenieros
Tensiones sobre el terreno:
Criterio de CYPE
Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²
Calculado: 0.442 kp/cm² Cumple
- Tensión máxima en situaciones persistentes sin viento: Máximo: 0.875 kp/cm²
Calculado: 0.594 kp/cm² Cumple
- Tensión máxima en situaciones persistentes con viento: Máximo: 0.875 kp/cm²
Calculado: 0.713 kp/cm² Cumple
Vuelco de la zapata:
Si el % de reserva de seguridad es mayor que cero, quiere decir que los
coeficientes de seguridad al vuelco son mayores que los valores estrictos
exigidos para todas las combinaciones de equilibrio.
- En dirección X:
Reserva seguridad: 521.4 % Cumple
- En dirección Y:
Reserva seguridad: 462.5 % Cumple
Flexión en la zapata:
- En dirección X:
Momento: 0.22 t·m Cumple
- En dirección Y:
Momento: 0.23 t·m Cumple
Cortante en la zapata:
- En dirección X:
Cortante: 0.31 t Cumple
- En dirección Y:
Cortante: 0.33 t Cumple
Compresión oblicua en la zapata:
- Situaciones persistentes:
Máximo: 750 t/m²
Criterio de CYPE
Calculado: 20.4 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
Calculado: 20 cm Cumple
318-95)
Espacio para anclar arranques en cimentación:
Mínimo: 15 cm
- P17:
Calculado: 23 cm Cumple
Cuantía geométrica mínima:
Capítulo 7.12 (norma ACI Mínimo: 0.0018
318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple
- Armado inferior dirección Y:
Calculado: 0.0019 Cumple
Diámetro mínimo de las barras:
- Parrilla inferior:
Mínimo: 10 mm
Criterio de CYPE Calculado: 12 mm Cumple
Ingenieros
284
