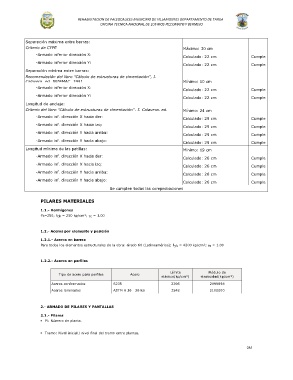

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 22 cm Cumple

- Armado inferior dirección Y:
Calculado: 22 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 22 cm Cumple

- Armado inferior dirección Y:
Calculado: 22 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed. Mínimo: 24 cm

INTEMAC, 1991
- Armado inf. dirección X hacia der:
Calculado: 29 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 29 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 29 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 29 cm Cumple

Longitud mínima de las patillas: Mínimo: 19 cm

- Armado inf. dirección X hacia der:
Calculado: 26 cm Cumple

- Armado inf. dirección X hacia izq:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia arriba:
Calculado: 26 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 26 cm Cumple

Se cumplen todas las comprobaciones

PILARES MATERIALES

1.1.- Hormigones
f'c=250; f ck = 250 kp/cm²;  c = 1.00

1.2.- Aceros por elemento y posición

1.2.1.- Aceros en barras
Para todos los elementos estructurales de la obra: Grado 60 (Latinoamérica); f yk = 4200 kp/cm²;  s = 1.00

1.2.2.- Aceros en perfiles

Límite Módulo de
Tipo de acero para perfiles Acero
elástico(kp/cm²) elasticidad(kp/cm²)
Aceros conformados S235 2396 2099898
Aceros laminados ASTM A 36 36 ksi 2548 2100000

2.- ARMADO DE PILARES Y PANTALLAS

2.1.- Pilares
 Pl: Número de planta.

 Tramo: Nivel inicial / nivel final del tramo entre plantas.

285
