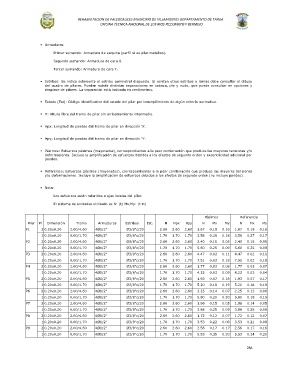

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

 Armaduras:

Primer sumando: Armadura de esquina (perfil si es pilar metálico).

Segundo sumando: Armadura de cara X.

Tercer sumando: Armadura de cara Y.

 Estribos: Se indica solamente el estribo perimetral dispuesto. Si existen otros estribos y ramas debe consultar el dibujo
del cuadro de pilares. Pueden existir distintas separaciones en cabeza, pie y nudo, que puede consultar en opciones y
despiece de pilares. La separación está indicada en centímetros.

 Estado (Est): Código identificativo del estado del pilar por incumplimiento de algún criterio normativo.

 H: Altura libre del tramo de pilar sin arriostramiento intermedio.

 Hpx: Longitud de pandeo del tramo de pilar en dirección 'X'.

 Hpy: Longitud de pandeo del tramo de pilar en dirección 'Y'.

 Pésimos: Esfuerzos pésimos (mayorados), correspondientes a la peor combinación que produce las mayores tensiones y/o
deformaciones. Incluye la amplificación de esfuerzos debidos a los efectos de segundo orden y excentricidad adicional por
pandeo.

 Referencia: Esfuerzos pésimos (mayorados), correspondientes a la peor combinación que produce las mayores tensiones
y/o deformaciones. Incluye la amplificación de esfuerzos debidos a los efectos de segundo orden (no incluye pandeo).

 Nota:

Los esfuerzos están referidos a ejes locales del pilar.

El sistema de unidades utilizado es N: (t) Mx,My: (t·m)

Pésimos Referencia
Pilar Pl Dimensión Tramo Armaduras Estribos Est. H Hpx Hpy N Mx My N Mx My
P1 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.67 0.19 0.16 1.67 0.19 0.16
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 3.58 0.28 0.18 3.58 0.27 0.17
P2 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 2.40 0.15 0.05 2.40 0.15 0.05
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 5.60 0.25 0.09 5.60 0.25 0.09
P3 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 4.47 0.02 0.11 4.47 0.02 0.11
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 7.51 0.02 0.18 7.51 0.02 0.18
P4 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.77 0.03 0.08 1.77 0.03 0.07
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 4.22 0.03 0.09 4.22 0.03 0.04
P5 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.93 0.07 0.18 1.93 0.07 0.17
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 5.20 0.18 0.19 5.20 0.18 0.19
P6 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 2.25 0.14 0.07 2.25 0.13 0.06
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 5.80 0.20 0.20 5.80 0.19 0.19
P7 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.96 0.15 0.05 1.96 0.14 0.05
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 3.88 0.25 0.09 3.88 0.25 0.09
P8 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.72 0.12 0.07 1.72 0.12 0.07
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 3.53 0.22 0.08 3.53 0.21 0.08
P9 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 2.56 0.17 0.17 2.56 0.17 0.16
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 5.53 0.35 0.20 5.53 0.34 0.20

286
