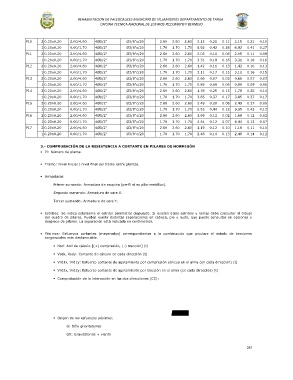

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

P10 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 2.15 0.21 0.11 2.15 0.21 0.10
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 6.92 0.42 0.28 6.92 0.41 0.27
P11 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 2.05 0.11 0.08 2.05 0.11 0.08
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 3.31 0.18 0.16 3.31 0.18 0.16
P12 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.42 0.11 0.13 1.42 0.10 0.13
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 3.11 0.17 0.15 3.11 0.16 0.15
P13 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 0.66 0.07 0.03 0.66 0.07 0.03
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 0.89 0.09 0.06 0.89 0.09 0.06
P14 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.78 0.25 0.15 1.78 0.25 0.14
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 3.85 0.37 0.17 3.85 0.37 0.17
P15 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 2.49 0.28 0.06 2.49 0.27 0.06
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 5.55 0.44 0.12 5.55 0.43 0.12
P16 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.69 0.12 0.02 1.69 0.12 0.02
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 4.44 0.12 0.07 4.44 0.12 0.07
P17 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.60 2.60 2.60 1.19 0.12 0.10 1.19 0.11 0.10
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.70 1.70 1.70 2.48 0.14 0.13 2.48 0.14 0.12

3.- COMPROBACIÓN DE LA RESISTENCIA A CORTANTE EN PILARES DE HORMIGÓN
 Pl: Número de planta.

 Tramo: Nivel inicial / nivel final del tramo entre plantas.

 Armaduras:

Primer sumando: Armadura de esquina (perfil si es pilar metálico).

Segundo sumando: Armadura de cara X.

Tercer sumando: Armadura de cara Y.

 Estribos: Se indica solamente el estribo perimetral dispuesto. Si existen otros estribos y ramas debe consultar el dibujo
del cuadro de pilares. Pueden existir distintas separaciones en cabeza, pie y nudo, que puede consultar en opciones y
despiece de pilares. La separación está indicada en centímetros.

 Pésimos: Esfuerzos cortantes (mayorados) correspondientes a la combinación que produce el estado de tensiones
tangenciales más desfavorable.

 Nsd: Axil de cálculo [(+) compresión, (-) tracción] (t)

 Vsdx, Vsdy: Cortante de cálculo en cada dirección (t)

 Vrd1x, Vrd1y: Esfuerzo cortante de agotamiento por compresión oblicua en el alma (en cada dirección) (t)

 Vrd2x, Vrd2y: Esfuerzo cortante de agotamiento por tracción en el alma (en cada dirección) (t)

 Comprobación de la interacción en las dos direcciones (CC):

 Origen de los esfuerzos pésimos:

G: Sólo gravitatorias

2
GV: Gravitatorias + viento
V
) +(V
(V
287

sd 1x rd 1x sd

2

) +(V
V
(V

sd 2x rd 2x sd
