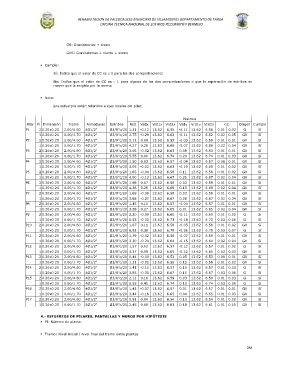

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO
GS: Gravitatorias + sismo
GVS: Gravitatorias + viento + sismo
Cumple:
Sí: Indica que el valor de CC es 1 para las dos comprobaciones
No: Indica que el valor de CC es 1 para alguna de las dos comprobaciones o que la separación de estribos es
mayor que la exigida por la norma
Nota:
Los esfuerzos están referidos a ejes locales del pilar.
Pésimos
Pilar Pl Dimensión Tramo Armaduras Estribos Nsd Vsdx Vrd1x Vrd2x Vsdy Vrd1y Vrd2y CC Origen Cumple
P1 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.31 -0.12 13.62 6.56 -0.11 13.62 6.56 0.01 0.02 G Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 2.75 -0.29 13.62 6.62 -0.11 13.62 6.62 0.02 0.05 GV Sí
P2 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.12 0.08 13.62 6.59 -0.03 13.62 6.59 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 4.27 0.26 13.62 6.68 -0.07 13.62 6.68 0.02 0.04 GV Sí
P3 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 3.06 -0.02 13.62 6.63 0.08 13.62 6.63 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 5.55 0.00 13.62 6.74 0.20 13.62 6.74 0.01 0.03 GV Sí
P4 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.50 0.03 13.62 6.57 -0.04 13.62 6.57 0.00 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.05 -0.02 13.62 6.63 -0.10 13.62 6.63 0.01 0.02 GV Sí
P5 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.65 -0.04 13.62 6.58 0.11 13.62 6.58 0.01 0.02 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 4.00 -0.13 13.62 6.67 0.22 13.62 6.67 0.02 0.04 GV Sí
P6 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.98 0.07 13.62 6.59 0.03 13.62 6.59 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 4.36 0.25 13.62 6.69 0.13 13.62 6.69 0.02 0.04 GV Sí
P7 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.69 -0.08 13.62 6.58 0.03 13.62 6.58 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.88 -0.27 13.62 6.67 0.08 13.62 6.67 0.02 0.04 GV Sí
P8 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.45 0.10 13.62 6.57 -0.00 13.62 6.57 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.58 0.27 13.62 6.65 0.01 13.62 6.65 0.02 0.04 GV Sí
P9 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.20 -0.08 13.62 6.60 -0.11 13.62 6.60 0.01 0.02 G Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 5.53 -0.33 13.62 6.73 -0.18 13.62 6.73 0.03 0.06 G Sí
P10 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.87 0.11 13.62 6.58 -0.05 13.62 6.58 0.01 0.02 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 6.92 0.38 13.62 6.79 -0.26 13.62 6.79 0.03 0.07 G Sí
P11 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.79 -0.02 13.62 6.58 -0.07 13.62 6.58 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.30 -0.20 13.62 6.64 -0.15 13.62 6.64 0.02 0.04 GV Sí
P12 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.57 0.02 13.62 6.57 -0.12 13.62 6.57 0.01 0.02 G Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.37 0.05 13.62 6.65 -0.22 13.62 6.65 0.02 0.03 GV Sí
P13 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 0.44 -0.00 13.62 6.53 0.05 13.62 6.53 0.00 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 1.21 -0.02 13.62 6.56 0.13 13.62 6.56 0.01 0.02 GV Sí
P14 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.41 -0.15 13.62 6.57 0.10 13.62 6.57 0.01 0.03 G Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.85 -0.35 13.62 6.67 0.15 13.62 6.67 0.03 0.06 G Sí
P15 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 2.12 0.16 13.62 6.59 0.03 13.62 6.59 0.01 0.03 G Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 5.55 0.40 13.62 6.74 0.10 13.62 6.74 0.03 0.06 G Sí
P16 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 1.42 -0.07 13.62 6.57 0.01 13.62 6.57 0.01 0.01 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 3.44 -0.16 13.62 6.65 0.04 13.62 6.65 0.01 0.03 GV Sí
P17 2 0.20x0.20 2.00/4.60 4Ø1/2" Ø3/8"c/20 0.91 0.04 13.62 6.54 0.10 13.62 6.54 0.01 0.02 GV Sí
1 0.20x0.20 0.00/1.70 4Ø1/2" Ø3/8"c/20 2.45 0.08 13.62 6.61 0.18 13.62 6.61 0.01 0.03 GV Sí
4.- ESFUERZOS DE PILARES, PANTALLAS Y MUROS POR HIPÓTESIS
Pl: Número de planta.
Tramo: Nivel inicial / nivel final del tramo entre plantas
