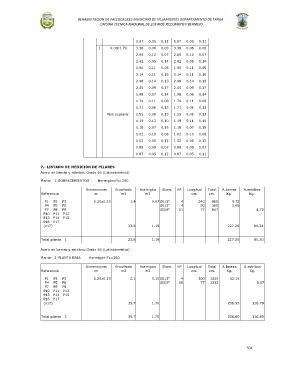

Page 309 - Rehabilitación de paleocauces Municipio de Villamontes

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

0.87 0.05 0.12 0.87 0.05 0.11
1 0.00/1.70 3.38 0.06 0.08 3.38 0.06 0.08
2.65 0.12 0.07 2.65 0.12 0.07
2.62 0.05 0.14 2.62 0.05 0.14
1.90 0.11 0.05 1.90 0.11 0.05
3.14 0.11 0.16 3.14 0.11 0.16
2.48 0.14 0.13 2.48 0.14 0.12
2.45 0.09 0.17 2.45 0.09 0.17
1.98 0.07 0.14 1.98 0.06 0.14
1.74 0.11 0.08 1.74 0.11 0.08
1.71 0.06 0.13 1.71 0.06 0.13
Piso superior 1.55 0.08 0.13 1.55 0.08 0.13
1.19 0.12 0.10 1.19 0.11 0.10
1.18 0.07 0.15 1.18 0.07 0.15
1.02 0.10 0.08 1.02 0.10 0.08
1.02 0.05 0.13 1.02 0.05 0.12
0.88 0.09 0.07 0.88 0.09 0.07
0.87 0.05 0.12 0.87 0.05 0.11

7.- LISTADO DE MEDICIÓN DE PILARES
Acero en barras y estribos:Grado 60 (Latinoamérica)

Planta 1:SOBRECIMIENTOS Hormigón:f'c=250

Dimensiones Encofrado Hormigón Diam. Nº Longitud Total A.barras A.estribos
Referencia m m2 m3 cm. cm. Kg. Kg.
P1 P2 P3 0.20x0.20 1.4 0.07 Ø1/2" 4 240 960 9.72
P4 P5 P6 Ø1/2" 4 90 360 3.65
P7 P8 P9 Ø3/8" 11 77 847 4.72
P10 P11 P12
P13 P14 P15
P16 P17
(x17) 23.8 1.19 227.29 80.24

Total planta 1 23.8 1.19 227.20 80.20

Acero en barras y estribos:Grado 60 (Latinoamérica)

Planta 2:PLANTA BAJA Hormigón:f'c=250

Dimensiones Encofrado Hormigón Diam. Nº Longitud Total A.barras A.estribos
Referencia m m2 m3 cm. cm. Kg. Kg.
P1 P2 P3 0.20x0.20 2.1 0.10 Ø1/2" 4 300 1200 12.15
P4 P5 P6 Ø3/8" 16 77 1232 6.87
P7 P8 P9
P10 P11 P12
P13 P14 P15
P16 P17
(x17) 35.7 1.70 206.55 116.79

Total planta 2 35.7 1.70 206.60 116.80

304
