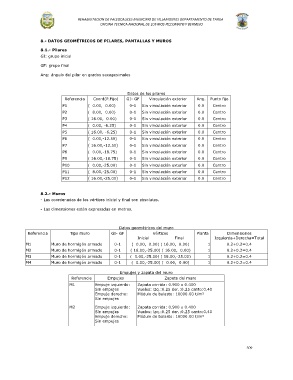

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

8.- DATOS GEOMÉTRICOS DE PILARES, PANTALLAS Y MUROS

8.1.- Pilares
GI: grupo inicial

GF: grupo final

Ang: ángulo del pilar en grados sexagesimales

Datos de los pilares
Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo
P1 ( 0.00, 0.00) 0-1 Sin vinculación exterior 0.0 Centro
P2 ( 8.00, 0.00) 0-1 Sin vinculación exterior 0.0 Centro
P3 ( 16.00, 0.00) 0-1 Sin vinculación exterior 0.0 Centro
P4 ( 0.00, -6.25) 0-1 Sin vinculación exterior 0.0 Centro
P5 ( 16.00, -6.25) 0-1 Sin vinculación exterior 0.0 Centro
P6 ( 0.00,-12.50) 0-1 Sin vinculación exterior 0.0 Centro
P7 ( 16.00,-12.50) 0-1 Sin vinculación exterior 0.0 Centro
P8 ( 0.00,-18.75) 0-1 Sin vinculación exterior 0.0 Centro
P9 ( 16.00,-18.75) 0-1 Sin vinculación exterior 0.0 Centro
P10 ( 0.00,-25.00) 0-1 Sin vinculación exterior 0.0 Centro
P11 ( 8.00,-25.00) 0-1 Sin vinculación exterior 0.0 Centro
P12 ( 16.00,-25.00) 0-1 Sin vinculación exterior 0.0 Centro

8.2.- Muros
- Las coordenadas de los vértices inicial y final son absolutas.

- Las dimensiones están expresadas en metros.

Datos geométricos del muro
Referencia Tipo muro GI- GF Vértices Planta Dimensiones
Inicial Final Izquierda+Derecha=Total
M1 Muro de hormigón armado 0-1 ( 0.00, 0.00) ( 16.00, 0.00) 1 0.2+0.2=0.4
M2 Muro de hormigón armado 0-1 ( 16.00,-25.00) ( 16.00, 0.00) 1 0.2+0.2=0.4
M3 Muro de hormigón armado 0-1 ( 0.00,-25.00) ( 16.00,-25.00) 1 0.2+0.2=0.4
M4 Muro de hormigón armado 0-1 ( 0.00,-25.00) ( 0.00, 0.00) 1 0.2+0.2=0.4

Empujes y zapata del muro
Referencia Empujes Zapata del muro
M1 Empuje izquierdo: Zapata corrida: 0.900 x 0.400
Sin empujes Vuelos: izq.:0.25 der.:0.25 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes
M2 Empuje izquierdo: Zapata corrida: 0.900 x 0.400
Sin empujes Vuelos: izq.:0.25 der.:0.25 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes

309
