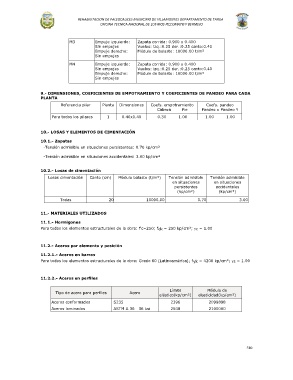

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

M3 Empuje izquierdo: Zapata corrida: 0.900 x 0.400
Sin empujes Vuelos: izq.:0.25 der.:0.25 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes
M4 Empuje izquierdo: Zapata corrida: 0.900 x 0.400
Sin empujes Vuelos: izq.:0.25 der.:0.25 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes

9.- DIMENSIONES, COEFICIENTES DE EMPOTRAMIENTO Y COEFICIENTES DE PANDEO PARA CADA
PLANTA
Referencia pilar Planta Dimensiones Coefs. empotramiento Coefs. pandeo
Cabeza Pie Pandeo x Pandeo Y
Para todos los pilares 1 0.40x0.40 0.30 1.00 1.00 1.00

10.- LOSAS Y ELEMENTOS DE CIMENTACIÓN

10.1.- Zapatas
-Tensión admisible en situaciones persistentes: 0.70 kp/cm²

-Tensión admisible en situaciones accidentales: 3.00 kp/cm²

10.2.- Losas de cimentación
Losas cimentación Canto (cm) Módulo balasto (t/m³) Tensión admisible Tensión admisible
en situaciones en situaciones
persistentes accidentales
(kp/cm²) (kp/cm²)
Todas 20 10000.00 0.70 3.00

11.- MATERIALES UTILIZADOS

11.1.- Hormigones
Para todos los elementos estructurales de la obra: f'c=250; fck = 250 kp/cm²; c = 1.00

11.2.- Aceros por elemento y posición

11.2.1.- Aceros en barras
Para todos los elementos estructurales de la obra: Grado 60 (Latinoamérica); f yk = 4200 kp/cm²; s = 1.00

11.2.2.- Aceros en perfiles

Límite Módulo de
Tipo de acero para perfiles Acero
elástico(kp/cm²) elasticidad(kp/cm²)
Aceros conformados S235 2396 2099898
Aceros laminados ASTM A 36 36 ksi 2548 2100000

310
