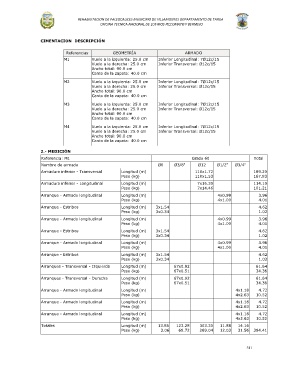

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

CIMENTACION DESCRIPCIÓN

Referencias GEOMETRÍA ARMADO
M1 Vuelo a la izquierda: 25.0 cm Inferior Longitudinal: 7Ø12c/15
Vuelo a la derecha: 25.0 cm Inferior Transversal: Ø12c/15
Ancho total: 90.0 cm
Canto de la zapata: 40.0 cm

M2 Vuelo a la izquierda: 25.0 cm Inferior Longitudinal: 7Ø12c/15
Vuelo a la derecha: 25.0 cm Inferior Transversal: Ø12c/15
Ancho total: 90.0 cm
Canto de la zapata: 40.0 cm
M3 Vuelo a la izquierda: 25.0 cm Inferior Longitudinal: 7Ø12c/15
Vuelo a la derecha: 25.0 cm Inferior Transversal: Ø12c/15
Ancho total: 90.0 cm
Canto de la zapata: 40.0 cm
M4 Vuelo a la izquierda: 25.0 cm Inferior Longitudinal: 7Ø12c/15
Vuelo a la derecha: 25.0 cm Inferior Transversal: Ø12c/15
Ancho total: 90.0 cm
Canto de la zapata: 40.0 cm

2.- MEDICIÓN
Referencia: M1 Grado 60 Total
Nombre de armado Ø6 Ø3/8" Ø12 Ø1/2" Ø3/4"
Armadura inferior - Transversal Longitud (m) 110x1.72 189.20
Peso (kg) 110x1.53 167.83
Armadura inferior - Longitudinal Longitud (m) 7x16.30 114.10
Peso (kg) 7x14.46 101.21
Arranque - Armado longitudinal Longitud (m) 4x0.99 3.96
Peso (kg) 4x1.00 4.01
Arranque - Estribos Longitud (m) 3x1.54 4.62
Peso (kg) 3x0.34 1.02
Arranque - Armado longitudinal Longitud (m) 4x0.99 3.96
Peso (kg) 4x1.00 4.01
Arranque - Estribos Longitud (m) 3x1.54 4.62
Peso (kg) 3x0.34 1.02
Arranque - Armado longitudinal Longitud (m) 4x0.99 3.96
Peso (kg) 4x1.00 4.01
Arranque - Estribos Longitud (m) 3x1.54 4.62
Peso (kg) 3x0.34 1.02
Arranques - Transversal - Izquierda Longitud (m) 67x0.92 61.64
Peso (kg) 67x0.51 34.36
Arranques - Transversal - Derecha Longitud (m) 67x0.92 61.64
Peso (kg) 67x0.51 34.36
Arranque - Armado longitudinal Longitud (m) 4x1.18 4.72
Peso (kg) 4x2.63 10.52
Arranque - Armado longitudinal Longitud (m) 4x1.18 4.72
Peso (kg) 4x2.63 10.52
Arranque - Armado longitudinal Longitud (m) 4x1.18 4.72
Peso (kg) 4x2.63 10.52
Totales Longitud (m) 13.86 123.28 303.30 11.88 14.16
Peso (kg) 3.06 68.72 269.04 12.03 31.56 384.41

311
