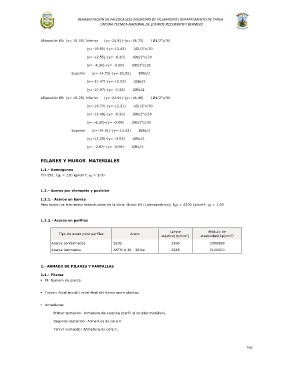

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Alineación 65: (x= 15.00) Inferior (y=-24.91)-(y=-18.70) 1Ø1/2"c/30

(y=-18.80)-(y=-12.45) 1Ø1/2"c/30

(y=-12.55)-(y= -6.20) 1Ø1/2"c/30

(y= -6.30)-(y= -0.09) 1Ø1/2"c/30

Superior (y=-24.73)-(y=-20.52) 1Ø6c/2

(y=-21.47)-(y=-10.02) 1Ø6c/2

(y=-10.97)-(y= -0.28) 1Ø6c/2

Alineación 66: (x= 15.25) Inferior (y=-24.91)-(y=-18.46) 1Ø1/2"c/30

(y=-18.73)-(y=-12.21) 1Ø1/2"c/30

(y=-12.48)-(y= -6.20) 1Ø1/2"c/30

(y= -6.30)-(y= -0.09) 1Ø1/2"c/30

Superior (y=-24.91)-(y=-13.02) 1Ø6c/2

(y=-13.29)-(y= -3.53) 1Ø6c/2

(y= -3.97)-(y= -0.09) 1Ø6c/2

PILARES Y MUROS MATERIALES

1.1.- Hormigones
f'c=250; f ck = 250 kp/cm²;  c = 1.00

1.2.- Aceros por elemento y posición

1.2.1.- Aceros en barras
Para todos los elementos estructurales de la obra: Grado 60 (Latinoamérica); f yk = 4200 kp/cm²;  s = 1.00

1.2.2.- Aceros en perfiles

Límite Módulo de
Tipo de acero para perfiles Acero
elástico(kp/cm²) elasticidad(kp/cm²)
Aceros conformados S235 2396 2099898
Aceros laminados ASTM A 36 36 ksi 2548 2100000

2.- ARMADO DE PILARES Y PANTALLAS

2.1.- Pilares
 Pl: Número de planta.

 Tramo: Nivel inicial / nivel final del tramo entre plantas.

 Armaduras:

Primer sumando: Armadura de esquina (perfil si es pilar metálico).

Segundo sumando: Armadura de cara X.

Tercer sumando: Armadura de cara Y.

339
