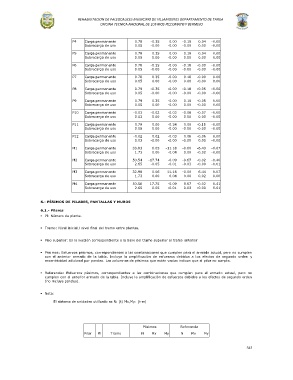

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

P4 Carga permanente 0.78 -0.35 0.00 -0.18 0.04 -0.00
Sobrecarga de uso 0.05 -0.00 -0.00 -0.00 0.00 -0.00
P5 Carga permanente 0.78 0.35 0.00 0.18 0.04 0.00
Sobrecarga de uso 0.05 0.00 -0.00 0.00 0.00 0.00
P6 Carga permanente 0.78 -0.35 -0.00 -0.18 -0.00 -0.00
Sobrecarga de uso 0.05 -0.00 -0.00 -0.00 -0.00 -0.00
P7 Carga permanente 0.78 0.35 -0.00 0.18 -0.00 0.00
Sobrecarga de uso 0.05 0.00 -0.00 0.00 -0.00 0.00
P8 Carga permanente 0.79 -0.35 -0.00 -0.18 -0.05 -0.00
Sobrecarga de uso 0.05 -0.00 -0.00 -0.00 -0.00 -0.00
P9 Carga permanente 0.79 0.35 -0.00 0.18 -0.05 0.00
Sobrecarga de uso 0.05 0.00 -0.00 0.00 -0.00 0.00
P10 Carga permanente -0.03 -0.02 -0.03 -0.06 -0.07 -0.00
Sobrecarga de uso 0.03 0.00 -0.00 0.00 0.00 -0.00
P11 Carga permanente 0.79 0.00 -0.34 0.00 -0.15 -0.00
Sobrecarga de uso 0.05 0.00 -0.00 -0.00 -0.00 -0.00
P12 Carga permanente -0.02 0.02 -0.03 0.06 -0.06 0.00
Sobrecarga de uso 0.03 -0.00 -0.00 -0.00 0.00 -0.00
M1 Carga permanente 33.03 0.05 -11.18 -0.00 -6.43 -0.07
Sobrecarga de uso 1.73 0.00 -0.04 0.00 -0.02 -0.00
M2 Carga permanente 50.54 -17.74 -0.09 -9.67 -0.02 -0.40
Sobrecarga de uso 2.65 -0.05 -0.01 -0.03 -0.00 -0.01
M3 Carga permanente 32.98 0.06 11.18 -0.00 6.44 0.07
Sobrecarga de uso 1.73 0.00 0.04 0.00 0.02 0.00
M4 Carga permanente 50.56 17.75 -0.09 9.67 -0.02 0.41
Sobrecarga de uso 2.65 0.05 -0.01 0.03 -0.00 0.01

6.- PÉSIMOS DE PILARES, PANTALLAS Y MUROS

6.1.- Pilares
 Pl: Número de planta.

 Tramo: Nivel inicial / nivel final del tramo entre plantas.

 Piso superior: Es la sección correspondiente a la base del tramo superior al tramo anterior

 Pésimos: Esfuerzos pésimos, correspondientes a las combinaciones que cumplen para el armado actual, pero no cumplen
con el anterior armado de la tabla. Incluye la amplificación de esfuerzos debidos a los efectos de segundo orden y
excentricidad adicional por pandeo. Las columnas de pésimos que estén vacías indican que el pilar no cumple.

 Referencia: Esfuerzos pésimos, correspondientes a las combinaciones que cumplen para el armado actual, pero no
cumplen con el anterior armado de la tabla. Incluye la amplificación de esfuerzos debidos a los efectos de segundo orden
(no incluye pandeo).

 Nota:

El sistema de unidades utilizado es N: (t) Mx,My: (t·m)

Pésimos Referencia
Pilar Pl Tramo N Mx My N Mx My

343
