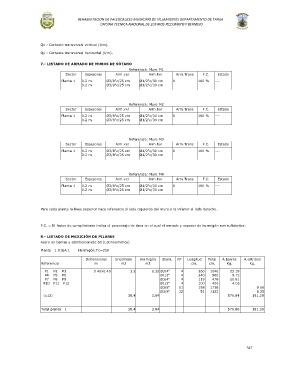

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Qx : Cortante transversal vertical (t/m).

Qy : Cortante transversal horizontal (t/m).

7.- LISTADO DE ARMADO DE MUROS DE SÓTANO
Referencia: Muro M1
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm 0 100 % ---
0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm

Referencia: Muro M2
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm 0 100 % ---
0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm

Referencia: Muro M3
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm 0 100 % ---
0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm

Referencia: Muro M4
Sector Espesores Arm.ver Arm.hor Arm.Trans F.C. Estado
Planta 1 0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm 0 100 % ---
0.2 m Ø3/8"c/25 cm Ø1/2"c/30 cm

Para cada planta la línea superior hace referencia al lado izquierdo del muro y la inferior al lado derecho.

F.C. = El factor de cumplimiento indica el porcentaje de área en el cual el armado y espesor de hormigón son suficientes.

8.- LISTADO DE MEDICIÓN DE PILARES
Acero en barras y estribos:Grado 60 (Latinoamérica)

Planta 1:VIGA 1 Hormigón:f'c=250

Dimensiones Encofrado Hormigón Diam. Nº Longitud Total A.barras A.estribos
Referencia m m2 m3 cm. cm. Kg. Kg.
P1 P2 P3 0.40x0.40 3.2 0.32 Ø3/4" 4 260 1040 23.19
P4 P5 P6 Ø1/2" 4 240 960 9.72
P7 P8 P9 Ø3/4" 4 119 476 10.61
P10 P11 P12 Ø1/2" 4 100 400 4.05
Ø3/8" 11 158 1738 9.69
Ø3/8" 22 51 1122 6.25
(x12) 38.4 3.84 570.84 191.28

Total planta 1 38.4 3.84 570.80 191.30

347
