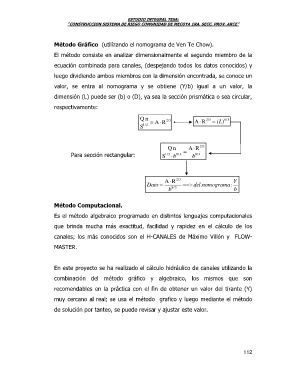

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE MECOYA 1RA. SECC. PROV. ARCE”
Método Gráfico (utilizando el nomograma de Ven Te Chow).
El método consiste en analizar dimensionalmente el segundo miembro de la
ecuación combinada para canales, (despejando todos los datos conocidos) y
luego dividiendo ambos miembros con la dimensión encontrada, se conoce un
valor, se entra al nomograma y se obtiene (Y/b) igual a un valor, la
dimensión (L) puede ser (b) o (D), ya sea la sección prismática o sea circular,
respectivamente:
n Q A R 2/3 A R 2/3 (L ) 3 / 8
S 2 / 1
n Q A R 2/3
Para sección rectangular: S 2 / 1 b 3 / 8 b 3 / 8
A R 2/3 Y
Dato del. nomograma:
b 3 / 8 b
Método Computacional.
Es el método algebraico programado en distintos lenguajes computacionales
que brinda mucha más exactitud, facilidad y rapidez en el cálculo de los
canales; los más conocidos son el H-CANALES de Máximo Villón y FLOW-
MASTER.
En este proyecto se ha realizado el cálculo hidráulico de canales utilizando la
combinación del método gráfico y algebraico, los mismos que son
recomendables en la práctica con el fin de obtener un valor del tirante (Y)
muy cercano al real; se usa el método grafico y luego mediante el método
de solución por tanteo, se puede revisar y ajustar este valor.
112
