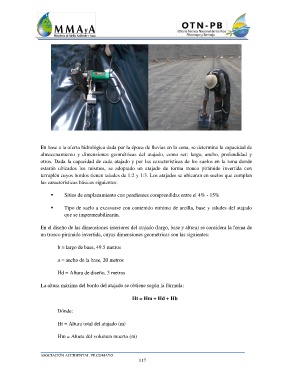

En base a la oferta hidrológica dada por la época de lluvias en la zona, se determina la capacidad de
almacenamiento y dimensiones geométricas del atajado, como ser: largo, ancho, profundidad y
otros. Dada la capacidad de cada atajado y por las características de los suelos en la zona donde
estarán ubicados los mismos, se adoptado un atajado de forma tronco pirámide invertida con
terraplén cuyos bordos tienen taludes de 1:2 y 1:3. Los atajados se ubicaran en suelos que cumplan
las características básicas siguientes:
Sitios de emplazamiento con pendientes comprendidas entre el 4% - 15%.
Tipo de suelo a excavarse con contenido mínimo de arcilla, base y taludes del atajado
que se impermeabilizarán.
En el diseño de las dimensiones interiores del atajado (largo, base y altura) se considera la forma de
un tronco pirámide invertida, cuyas dimensiones geométricas son las siguientes:
b = largo de base, 49.5 metros
a = ancho de la base, 20 metros
Hd = Altura de diseño, 3 metros
La altura máxima del bordo del atajado se obtiene según la fórmula:
Ht = Hm + Hd + Hb
Dónde:
Ht = Altura total del atajado (m)
Hm = Altura del volumen muerto (m)
