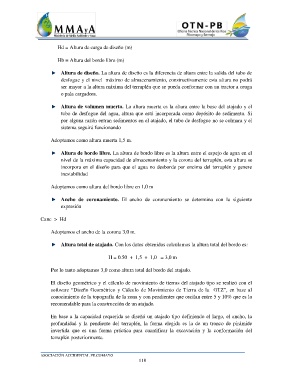

Hd = Altura de carga de diseño (m)

Hb = Altura del bordo libre (m)

Altura de diseño. La altura de diseño es la diferencia de altura entre la salida del tubo de
desfogue y el nivel máximo de almacenamiento, constructivamente esta altura no podrá
ser mayor a la altura máxima del terraplén que se pueda conformar con un tractor a oruga
o pala cargadora.

Altura de volumen muerto. La altura muerta es la altura entre la base del atajado y el
tubo de desfogue del agua, altura que está incorporada como depósito de sedimento. Si
por alguna razón entran sedimentos en el atajado, el tubo de desfogue no se colmara y el
sistema seguirá funcionando

Adoptamos como altura muerta 1,5 m.

Altura de bordo libre. La altura de bordo libre es la altura entre el espejo de agua en el
nivel de la máxima capacidad de almacenamiento y la corona del terraplén, esta altura se
incorpora en el diseño para que el agua no desborde por encima del terraplén y genere
inestabilidad

Adoptamos como altura del bordo libre en 1,0 m

Ancho de coronamiento. El ancho de coronamiento se determina con la siguiente
expresión

Canc > Hd

Adoptamos el ancho de la corona 3,0 m.

Altura total de atajado. Con los datos obtenidos calculamos la altura total del bordo es:

H = 0.50 + 1,5 + 1,0 = 3,0 m

Por lo tanto adoptamos 3,0 como altura total del bordo del atajado.

El diseño geométrico y el cálculo de movimiento de tierras del atajado tipo se realizó con el
software “Diseño Geométrico y Cálculo de Movimiento de Tierra de la GTZ”, en base al
conocimiento de la topografía de la zona y con pendientes que oscilan entre 5 y 10% que es lo
recomendable para la construcción de un atajado.

En base a la capacidad requerida se diseñó un atajado tipo definiendo el largo, el ancho, la
profundidad y la pendiente del terraplén, la forma elegida es la de un tronco de pirámide
invertida que es una forma práctica para cuantificar la excavación y la conformación del
terraplén posteriormente.
