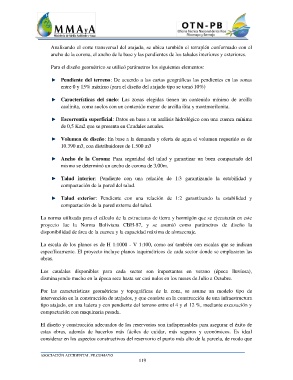

Analizando el corte transversal del atajado, se ubica también el terraplén conformado con el
ancho de la corona, el ancho de la base y las pendientes de los taludes interiores y exteriores.
Para el diseño geométrico se utilizó parámetros los siguientes elementos:
Pendiente del terreno: De acuerdo a las cartas geográficas las pendientes en las zonas
entre 0 y 15% máximo (para el diseño del atajado tipo se tomó 10%)
Características del suelo: Las zonas elegidas tienen un contenido mínimo de arcilla
caolinita, como suelos con un contenido menor de arcilla ilita y montmorilonita.
Escorrentía superficial: Datos en base a un análisis hidrológico con una cuenca mínima
de 0,5 Km2 que se presenta en Caudales anuales.
Volumen de diseño: En base a la demanda y oferta de agua el volumen requerido es de
10.390 m3, con distribuidores de 1.500 m3
Ancho de la Corona: Para seguridad del talud y garantizar un buen compactado del
mismo se determinó un ancho de corona de 3,00m.
Talud interior: Pendiente con una relación de 1:3 garantizando la estabilidad y
compactación de la pared del talud.
Talud exterior: Pendiente con una relación de 1:2 garantizando la estabilidad y
compactación de la pared externa del talud.
La norma utilizada para el cálculo de la estructuras de tierra y hormigón que se ejecutarán en este
proyecto fue la Norma Boliviana CBH-87, y se asumió como parámetros de diseño la
disponibilidad de área de la cuenca y la capacidad máxima de almacenaje.
La escala de los planos es de H 1:1000 - V 1:100, como así también con escalas que se indican
específicamente. El proyecto incluye planos taquimétricos de cada sector donde se emplazaran las
obras.
Los caudales disponibles para cada sector son importantes en verano (época lluviosa),
disminuyendo mucho en la época seca hasta ser casi nulos en los meses de Julio a Octubre.
Por las características geométricas y topográficas de la zona, se asume un modelo tipo de
intervención en la construcción de atajados, y que consiste en la construcción de una infraestructura
tipo atajado, en una ladera y con pendiente del terreno entre el 4 y el 12 %, mediante excavación y
compactación con maquinaria pesada.
El diseño y construcción adecuados de los reservorios son indispensables para asegurar el éxito de
estas obras, además de hacerlos más fáciles de cuidar, más seguros y económicos. Es ideal
considerar en los aspectos constructivos del reservorio el punto más alto de la parcela, de modo que
