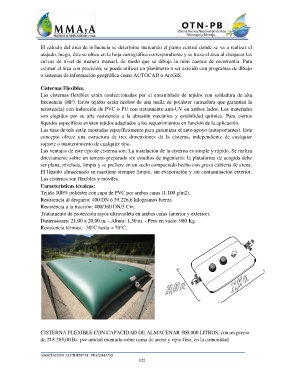

Page 122 - Construcción de atajados y obras de almacenamiento cuenca alta Río Salinas y Pilcomayo

El cálculo del área de influencia se determina marcando el punto central donde se va a realizar el
atajado, luego, éste se ubica en la hoja cartográfica correspondiente y se traza el área al chequear las
curvas de nivel de manera manual, de modo que se dibuja la mini cuenca de escorrentía. Para
estimar el área con precisión, se puede utilizar un planímetro o ser asistido con programas de dibujo
o sistemas de información geográfica como AUTOCAD o ArcGIS.

Cisternas Flexibles.
Las cisternas flexibles están confeccionadas por el ensamblado de tejidos con soldadura de alta
frecuencia (HF). Estos tejidos están hechos de una malla de poliéster (armadura que garantiza la
resistencia) con inducción de PVC o PU con tratamiento anti-UV en ambos lados. Los materiales
son elegidos por su alta resistencia a la abrasión mecánica y estabilidad química. Para ciertos
líquidos específicos existen tejidos adaptados a los requerimientos en función de la aplicación.
Las tiras de tela están montadas específicamente para garantizar el auto-apoyo (autoportantes). Este
concepto ofrece una estructura de tres dimensiones de la cisterna, independiente de cualquier
soporte o mantenimiento de cualquier tipo.
Las ventajas de este tipo de cisterna son: La instalación de la cisterna es simple y rápido. Se realiza
directamente sobre un terreno preparado sin estudios de ingeniería: la plataforma de acogida debe
ser plana, nivelada, limpia y se prefiere en un suelo compactado hecho con grava cubierta de arena.
El líquido almacenado se mantiene siempre limpio, sin evaporación y sin contaminación exterior.
Las cisternas son flexibles y móviles.
Características técnicas:
Tejido 100% poliéster con capa de PVC por ambas caras (1.100 g/m2).
Resistencia al desgarro: 400 DN ó 39.226,6 kilogramos fuerza
Resistencia a la tracción: 400/360 DN/5 Cm.
Tratamiento de protección rayos ultravioleta en ambas caras (interior y exterior).
Dimensiones: 21,00 x 20,00 m. - Altura: 1,50 m. - Peso en vacío: 980 Kg.
Resistencia térmica: -30°C hasta + 70°C.

CISTERNA FLEXIBLE CON CAPACIDAD DE ALMACENAR 500.000 LITROS, con un precio
de 218.265,00 Bs. por unidad montada sobre cama de arena y ripio fino, en la comunidad.
