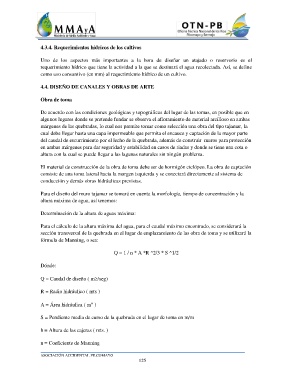

Page 126 - Construcción de atajados y obras de almacenamiento cuenca alta Río Salinas y Pilcomayo

4.3.4. Requerimientos hídricos de los cultivos

Uno de los aspectos más importantes a la hora de diseñar un atajado o reservorio es el
requerimiento hídrico que tiene la actividad a la que se destinará el agua recolectada. Así, se define
como uso consuntivo (en mm) al requerimiento hídrico de un cultivo.

4.4. DISEÑO DE CANALES Y OBRAS DE ARTE

Obra de toma

De acuerdo con las condiciones geológicas y topográficas del lugar de las tomas, en posible que en
algunos lugares donde se pretende fundar se observa el afloramiento de material arcilloso en ambas
márgenes de las quebradas, lo cual nos permite tomar como selección una obra del tipo tajamar, la
cual debe llegar hasta una capa impermeable que permita el encauce y captación de la mayor parte
del caudal de escurrimiento por el lecho de la quebrada, además de construir muros para protección
en ambas márgenes para dar seguridad y estabilidad en casos de riadas y donde se tiene una cota o
altura con la cual se puede llegar a las lagunas naturales sin ningún problema.

El material de construcción de la obra de toma debe ser de hormigón ciclópeo. La obra de captación
consiste de una toma lateral hacia la margen izquierda y se conectará directamente al sistema de
conducción y demás obras hidráulicas previstas.

Para el diseño del muro tajamar se tomará en cuenta la morfología, tiempo de concentración y la
altura máxima de agua, así tenemos:

Determinación de la altura de aguas máxima:

Para el cálculo de la altura máxima del agua, para el caudal máximo encontrado, se considerará la
sección transversal de la quebrada en el lugar de emplazamiento de las obra de toma y se utilizará la
fórmula de Manning, o sea:

Q = 1 / n * A *R ^2/3 * S ^1/2

Dónde:

Q = Caudal de diseño ( m/seg)

R = Radio hidráulico ( mts )

A = Área hidráulica ( m )

S = Pendiente media de curso de la quebrada en el lugar de toma en m/m

h = Altura de las cajeras ( mts. )

n = Coeficiente de Manning
