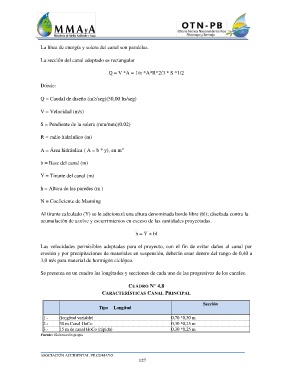

La línea de energía y solera del canal son paralelas.

La sección del canal adoptado es rectangular

Q = V *A = 1/n *A*R^2/3 * S ^1/2

Dónde:

Q = Caudal de diseño (m/seg)(50,00 lts/seg)

V = Velocidad (m/s)

S = Pendiente de la solera (mm/mm)(0.02)

R = radio hidráulico (m)

A = Área hidráulica ( A = b * y), en m

b = Base del canal (m)

Y = Tirante del canal (m)

h = Altura de las paredes (m )

N = Coeficiente de Manning

Al tirante calculado (Y) se le adicionará una altura denominada bordo libre (bl); diseñada contra la
acumulación de azolve y escurrimientos en exceso de las cantidades proyectadas.

h = Y + bl

Las velocidades permisibles adoptadas para el proyecto, con el fin de evitar daños al canal por
erosión y por precipitaciones de materiales en suspensión, deberán estar dentro del rango de 0,40 a
3,0 m/s para material de hormigón ciclópeo.

Se presenta en un cuadro las longitudes y secciones de cada uno de las progresivas de los canales.

CUADRO N° 4.8
CARACTERÍSTICAS CANAL PRINCIPAL
Sección
Tipo Longitud
1.- (longitud variable) 0,70 *0,30 m
2.- 30 m Canal HoCo 0,30 *0,25 m
3.- 15 m de canal HoCo (rápida) 0,30 *0,25 m
Fuente: Elaboración propia
